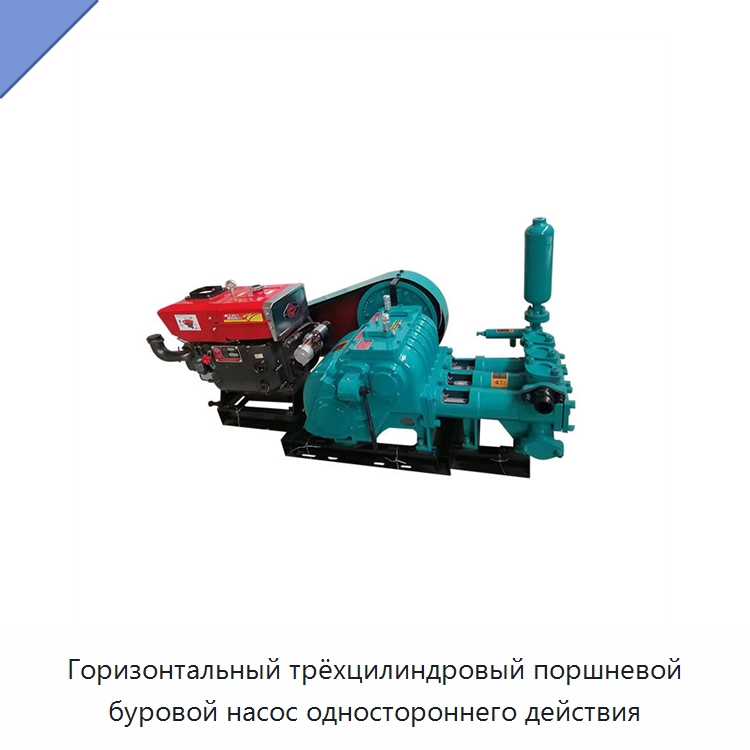

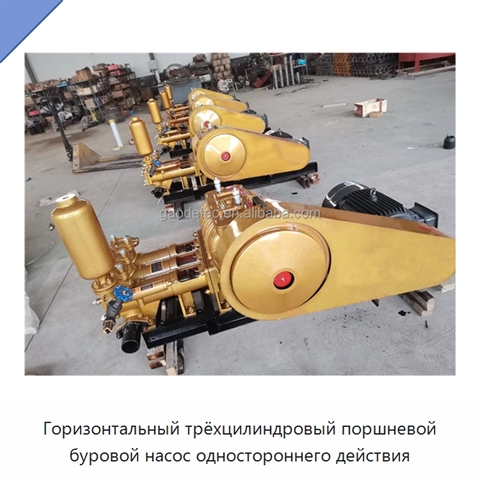

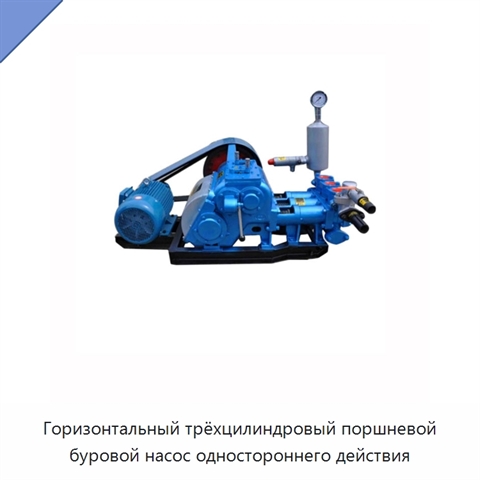

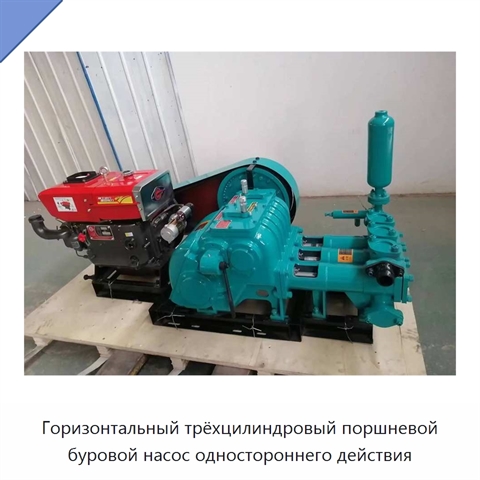

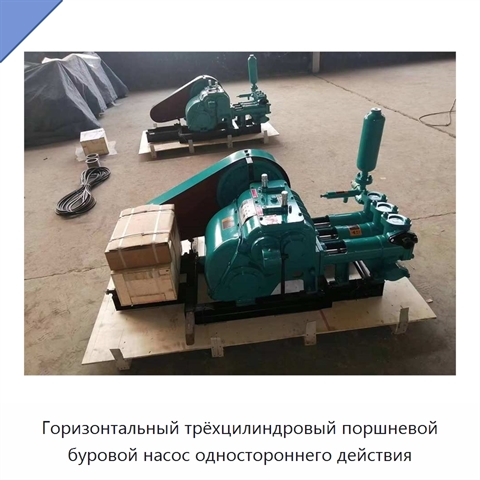

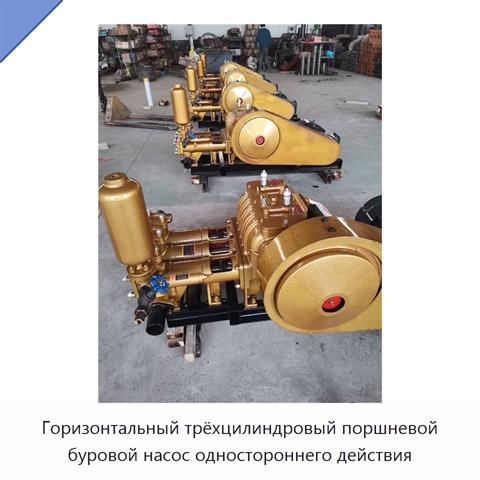

Горизонтальный трёхцилиндровый поршневой буровой насос одностороннего действия

Горизонтальный буровой насос выполнен по трёхцилиндровой возвратно-поступательной схеме с поршнями одностороннего действия. Ход поршня составляет 100 мм, внутренний диаметр цилиндра — 80 мм. Насос имеет четыре сочетания номинального давления, числа возвратно-поступательных ходов поршня и номинальной подачи. При давлении 2,5 МПа число ходов равно 200, а подача — 250 л/мин; при 4,5 МПа — 116 и 145 л/мин соответственно; при 6 МПа — 72 и 90 л/мин; ещё один режим при 6 МПа предусматривает 42 хода и подачу 52 л/мин. Максимальное давление достигает 6 МПа. Объёмный коэффициент полезного действия равен 95 %, общий коэффициент полезного действия — 75 %. Мощность насоса составляет 15 кВт. В приводе используются четыре клиновых ремня. Диаметр всасывающей трубы равен 76 мм, диаметр нагнетательной трубы — 51 мм.
