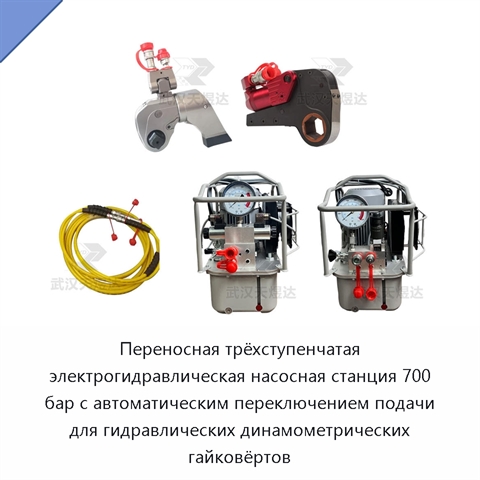

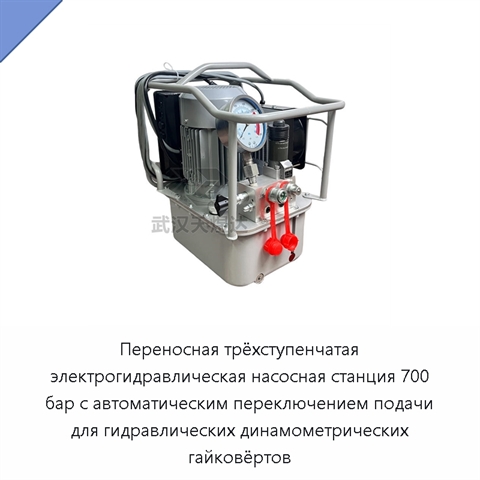

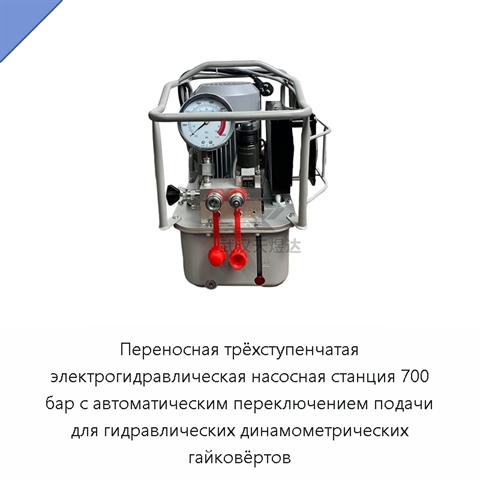

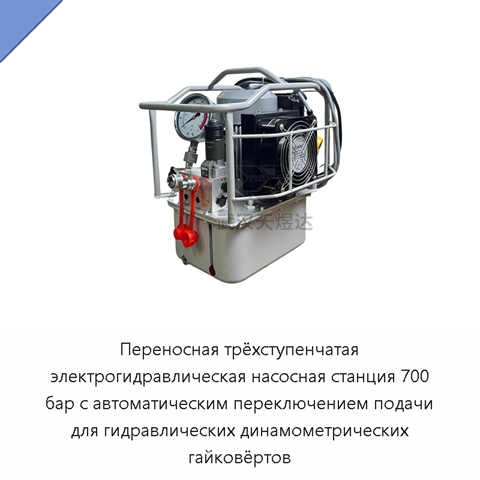

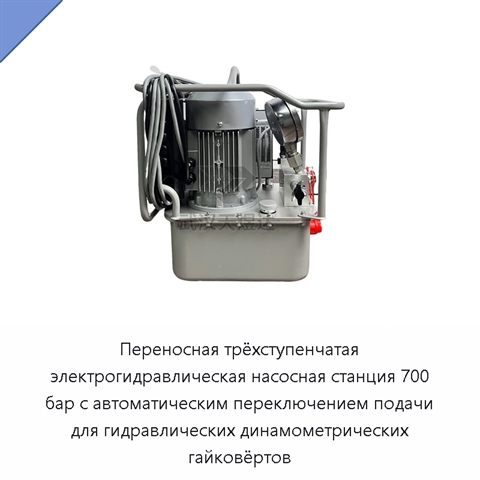

Переносная трёхступенчатая электрогидравлическая насосная станция 700 бар с автоматическим переключением подачи для гидравлических динамометрических гайковёртов

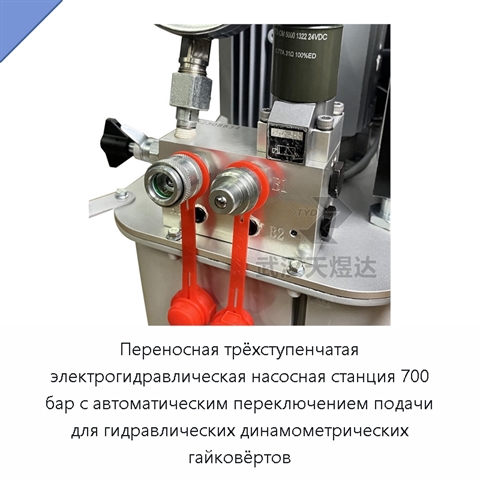

Электрогидравлическая насосная станция предназначена для питания гидравлических динамометрических гайковёртов при максимальном рабочем давлении 70 МПа, или 700 бар. Давление на выходе регулируется в диапазоне от 40 до 700 бар. Стандартная конфигурация обеспечивает одновременный привод двух гидравлических гайковёртов, а специальная комплектация допускает подключение до четырёх гайковёртов. Насосная головка объединяет несколько симметрично расположенных радиальных плунжерных насосов. Для изготовления применяются легированная сталь, алюминий и алюминиево-титановый сплав; корпус насоса выполнен из алюминиево-титанового сплава. Управление гидравлическим потоком выполняют встроенные картриджные клапаны высокой степени интеграции. Электрическая часть оснащена специальной встроенной платой управления. Трёхступенчатая схема автоматически переключает расход и давление: при низком давлении обеспечивается повышенная подача, а при повышении давления — меньший расход. Трёхступенчатое исполнение имеет расход 9 / 3,5 / 1,1 л/мин при уровнях давления 6,52 / 32 / 70 МПа, бак вместимостью 7,6 л, двигатель мощностью 1,1 кВт, габариты 400 × 310 × 440 мм и массу 28 кг. Двухступенчатая конфигурация имеет расход 6 / 0,8 л/мин, давление 6 / 70 МПа, бак вместимостью 8 л, мощность 1,5 кВт, габариты 450 × 325 × 540 мм и массу 38 кг. Питание осуществляется от сети переменного тока 220 В, 50 Гц; для отдельных исполнений применяется напряжение 220–240 В. При отсутствии рабочих операций система автоматически останавливает насос в течение 30 секунд. При включении питания и после каждой остановки выполняется автоматический сброс давления, что позволяет безопасно соединять и отсоединять подключаемое гидравлическое оборудование. Для двигателя предусмотрены защита от перегрузки и цепь сигнализации. Система охлаждения оснащена радиатором с вентилятором, который автоматически запускается при достижении температурой масла 35 °C.
