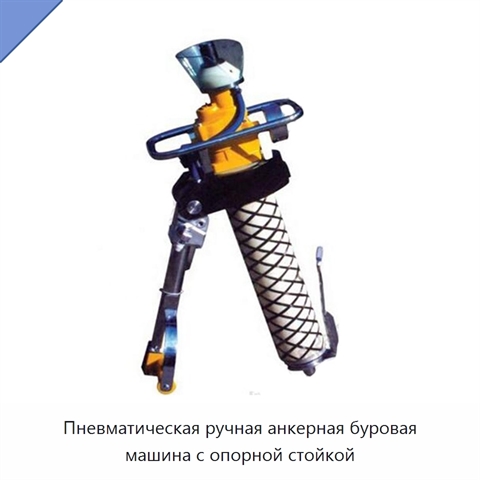

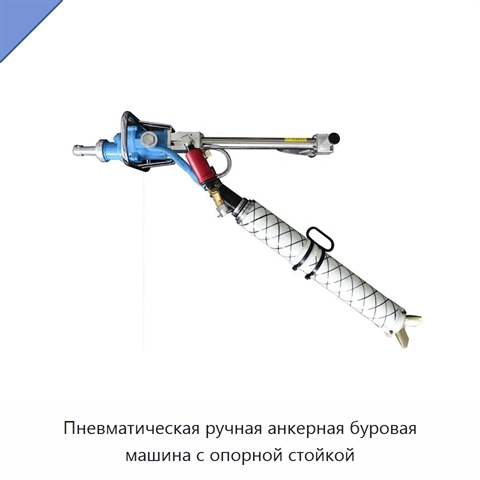

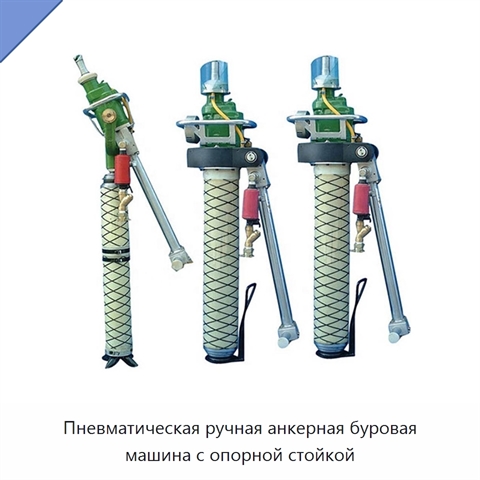

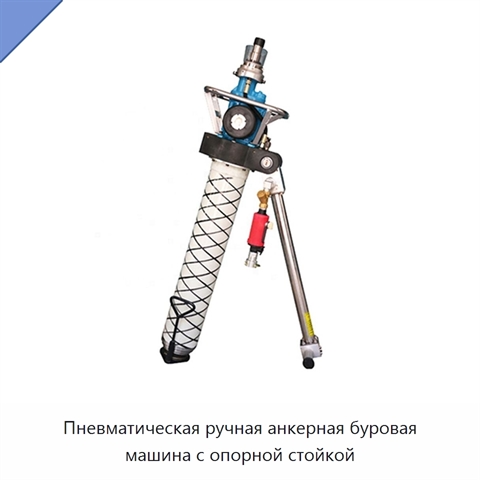

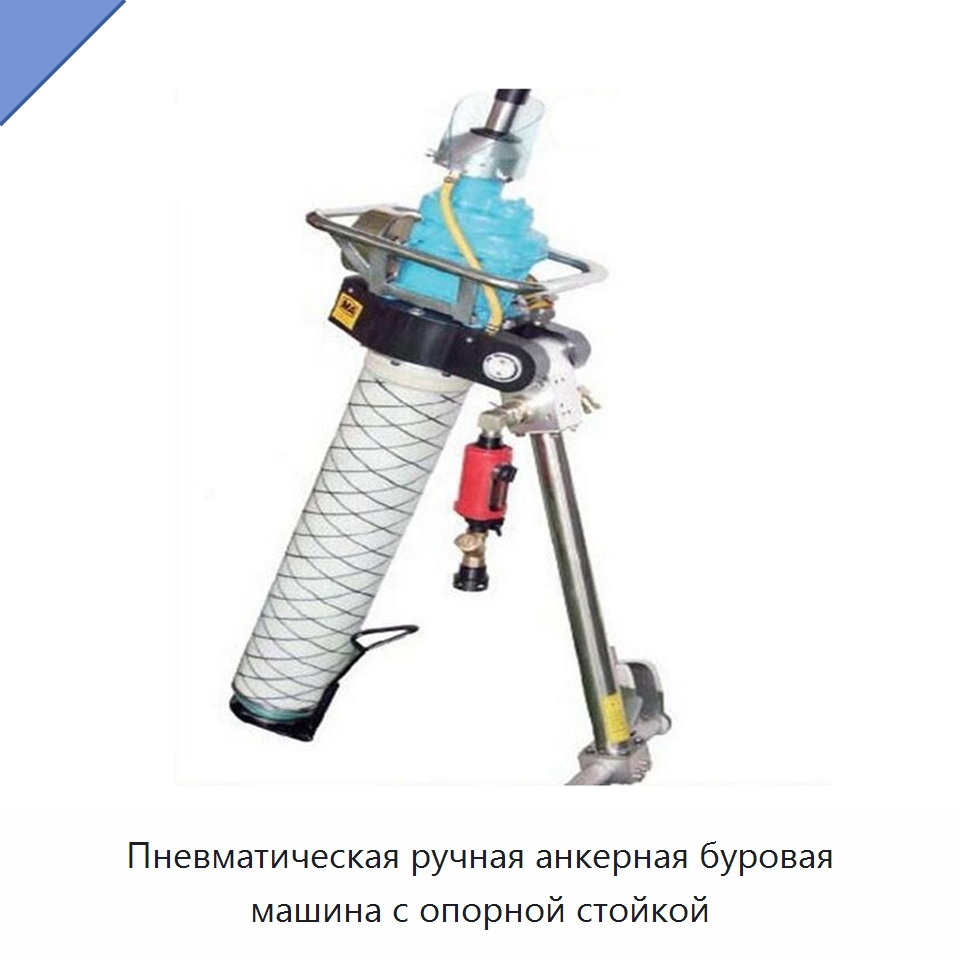

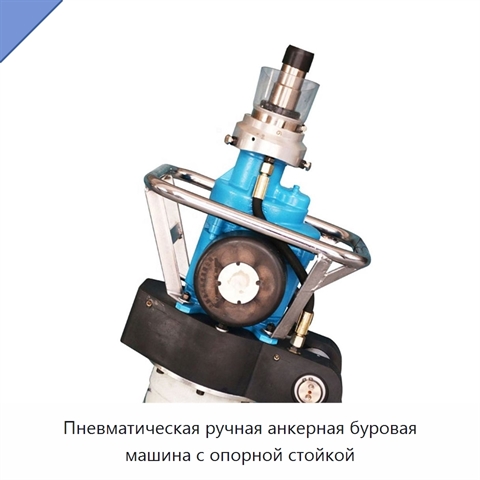

Пневматическая ручная анкерная буровая машина с опорной стойкой

Пневматическая ручная анкерная буровая машина выполнена в переносном формате и снабжена опорной стойкой. Машина имеет компактные размеры, небольшую массу и простое управление. Зубчатый пневмодвигатель рассчитан на стабильную работу и удобное техническое обслуживание. В конструкции применены цилиндры из стеклопластика со взрывозащищённым исполнением. Клапан адаптирован к сверхвысокому гидростатическому давлению воды. Машина выполняет бурение шпуров под анкерные болты и канаты, перемешивание состава, установку смоляных анкерных стержней и анкерных канатов. При работе с болтом, оснащённым демпфирующей гайкой, машина может затягивать гайку во время перемешивания, совмещая смешивание состава с полной установкой анкера и созданием требуемого начального предварительного натяжения. Давление воздуха составляет 0,4–0,63 МПа, давление воды при промывке — 0,6–1,2 МПа. В зависимости от исполнения номинальная частота вращения равна 240 или 280 об/мин, скорость без нагрузки — не менее 680 мм/с или 400 мм/с, а максимальная выходная мощность — не менее 1,8 кВт или 3,1 кВт. Момент остановки составляет 180 Н·м; максимальный нагрузочный момент — не менее 185 Н·м или 170 Н·м. Расход воздуха составляет 2,9–3,8 м³/мин либо не более 3,8 м³/мин, уровень шума — не более 90 дБ(А), диаметр бурения — 25–32 мм. Варианты усилия подачи опорной стойки составляют 5,2, 6,7 или 9,8 кН. Максимальная общая высота в одном исполнении равна 2450, 3050 или 3650 мм, в другом — 2566, 3046 или 3614 мм; минимальная высота — соответственно 1185, 1268 или 1418 мм и 1189, 1309 или 1451 мм. Масса соответствующих вариантов составляет 44, 46 или 49 кг и 45, 47 или 49 кг.
