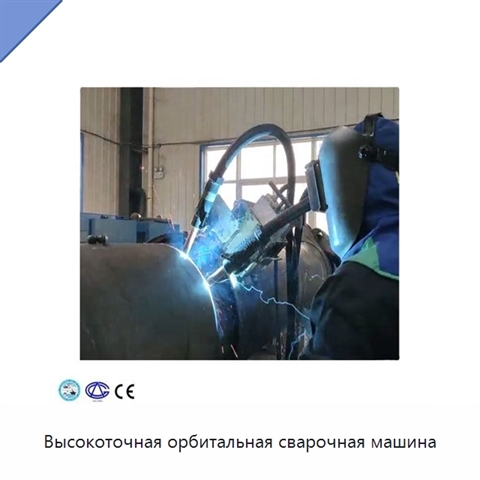

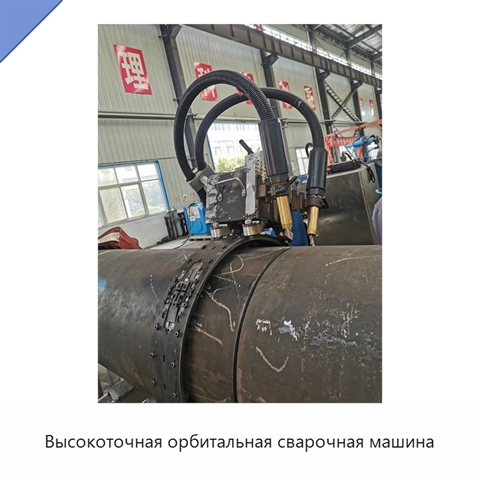

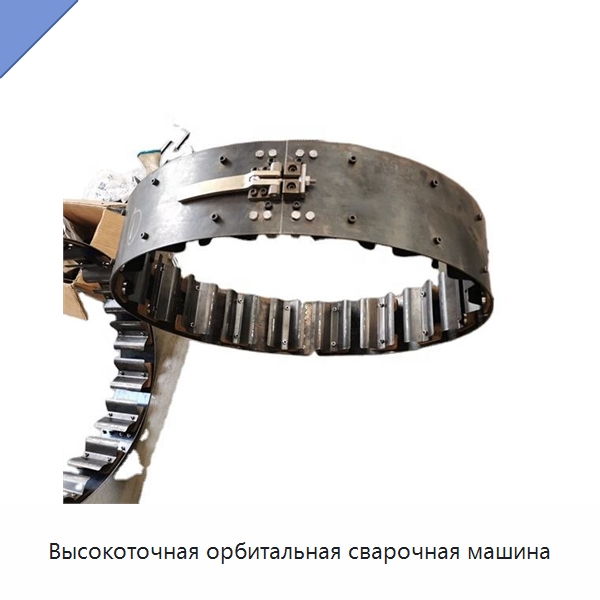

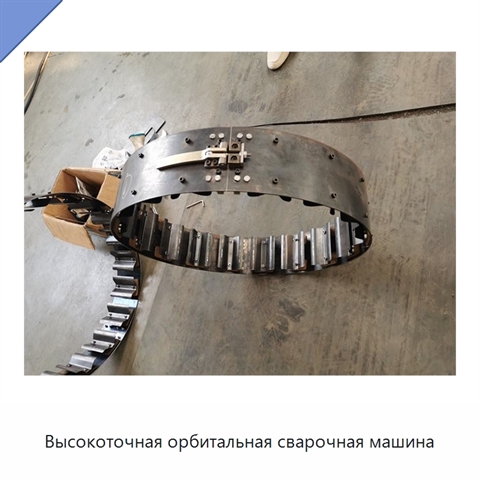

Высокоточная орбитальная сварочная машина

Контроллер оснащён системами водяного охлаждения и нагрева с саморегулированием температуры, функцией самодиагностики и несколькими ограничениями доступа. Единая линия связи со встроенной функцией питания повышает надёжность взаимодействия узлов. В конфигурацию входят один контроллер, одно устройство регулирования соотношения сварочной газовой смеси, одна сварочная каретка, две горелки для однопроволочной сварки или одна горелка для двухпроволочной сварки, два источника сварочного питания, два механизма подачи проволоки и один водяной охладитель. Скорость перемещения каретки по ленте составляет 0–1600 мм/мин, частота поперечных колебаний — 0–240 раз/мин, продольный и поперечный рабочий ход — по 0–50 мм, скорость продольного и поперечного перемещения — 0–400 мм/мин. Масса каретки нетто составляет 13 кг. Для перемещения каретки используется один серводвигатель постоянного тока, а для продольного и поперечного перемещения горелки — четыре шаговых двигателя. Датчик наклона с абсолютным отсчётом 360° служит для управления движением и определения пространственного положения. Сенсорный экран контроллера с диагональю 177,8 мм обеспечивает редактирование сварочных параметров в реальном времени, вывод журналов и управление параметрами с разными уровнями доступа. Механизм подачи проволоки получает от главного блока управления команды на подачу проволоки, проверку газа и сварку, обеспечивает стабильную подачу, открывает электромагнитный клапан защитного газа, передаёт источнику питания команды запуска и регулировки напряжения или длины дуги и возвращает сигналы сварочного тока и напряжения. Ручной пульт управления с клавишами, светодиодным дисплеем и функцией тестирования позволяет задавать сварочный процесс и вручную корректировать отклонения во время работы.
