Артикул: 208-544 Модель: МНЯ-74(8Д) Секция: Дополнительная

Поворотный подшипник с перекрёстными роликами и четырёхточечным контактом

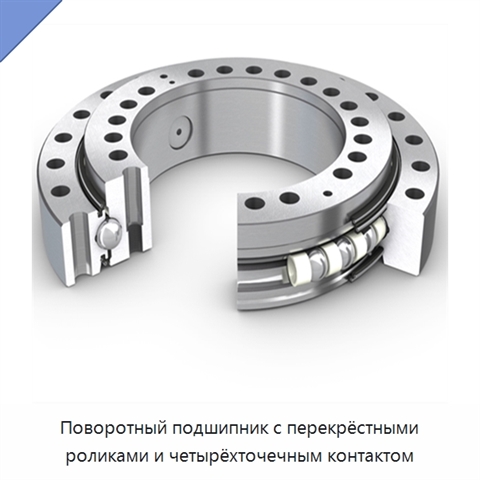

Поворотный подшипник выпускается в однорядных и двухрядных шариковых или роликовых исполнениях, а также в трёхрядной роликовой конструкции. Однорядный вариант с перекрёстными цилиндрическими роликами состоит из двух колец; компактная конструкция сочетается с небольшой массой, высокой точностью изготовления и малым зазором, поэтому при установке требуется высокая точность монтажа. Трёхрядное исполнение распределяет различные нагрузки между отдельными дорожками качения и группами роликов, что позволяет уменьшить диаметр при сохранении заданной нагрузки и получить поворотный узел с высокой грузоподъёмностью. Телами качения служат стальные шарики или цилиндрические ролики, а сепаратор может быть изготовлен из нейлона, стали или меди. Конструкция включает внутреннее кольцо, монтажные отверстия, конический штифт, пресс-маслёнку, загрузочную пробку, уплотнения, ролики и разделительные шарики или сепараторы. Возможны варианты с внутренним зубчатым венцом, наружным зубчатым венцом и без зубчатого венца. Наружный диаметр и диаметр отверстия находятся в диапазоне 50–10000 мм; монтажные отверстия выполняются сквозными или резьбовыми. Подшипник рассчитан на восприятие опрокидывающего момента и значительной радиальной силы.
Наименование производителяWell Designed Material GCr15 42CrMo Heavy Duty Industrial Robots Slewing Swing Ring Bearing, Milling Machinery BEARING 1797 4250G Crane Turntable BEARING GCr15 Slewing SWING Bearing, EFANT Bearing Manufacturer Crane Truck Cylindrical Roller SLEWING SWING RING BEARING 114.25.560 Swing Slewing Bearing, 132.45.2800.Stabilizing Friction Three Row Cylindrical Roller Combined Slewing Bearings, New Trend 792/1000G2K Robot Mechanical Arm Non Gear Slewing Ring Bearings
Задать вопрос Искать на Baidu

Какую задачу решает поворотный подшипник

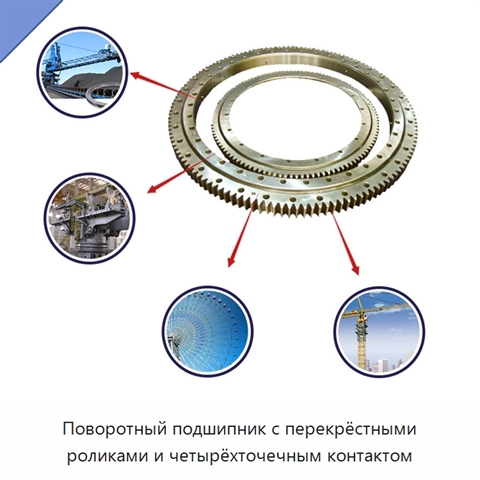

Поворотный подшипник используется в поворотных узлах промышленной робототехники и механических манипуляторов роботов для восприятия радиальной силы и опрокидывающего момента.
Передача движения

Характеристики МНЯ-74(8Д)

Модель (по базе 91Т)МНЯ-74(8Д)
Особенностиперекрёстные ролики, четырёхточечный контакт

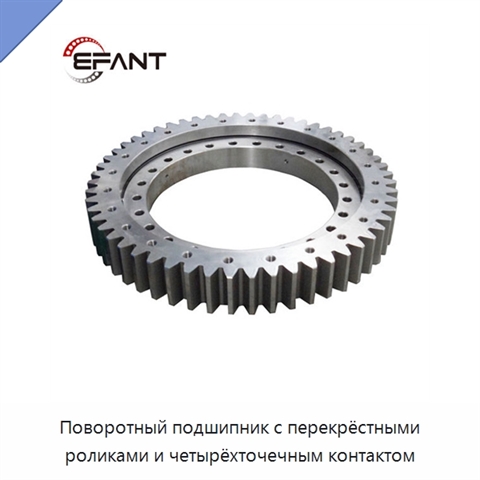

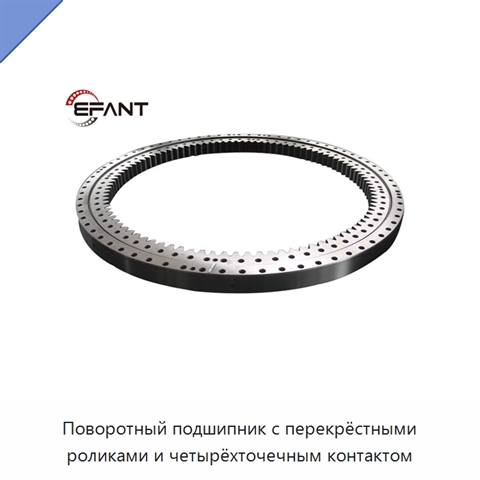

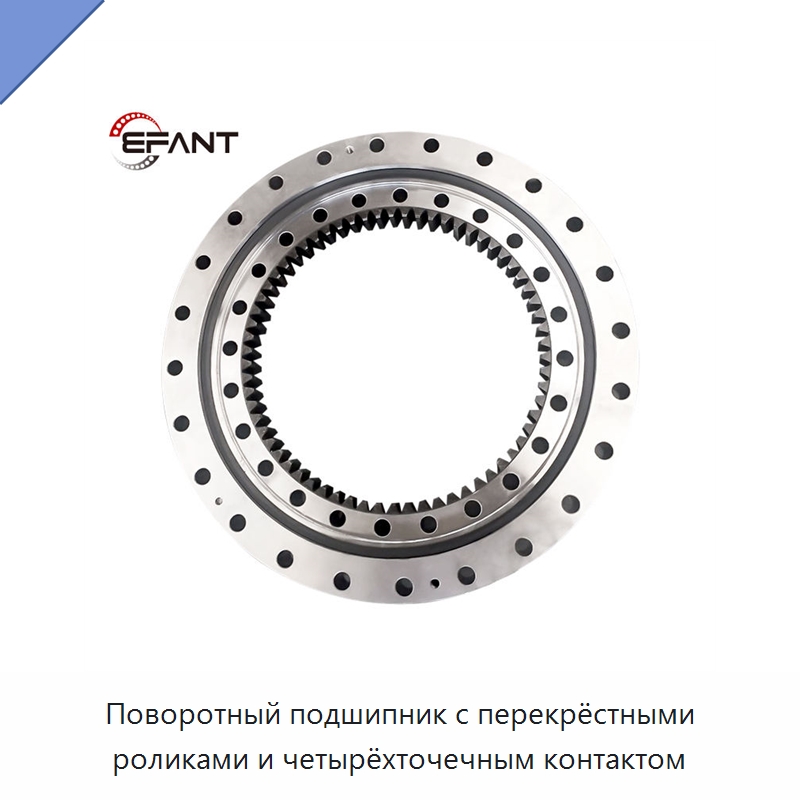

Варианты зубчатого венцатолько внутренний зубчатый венец, только наружный зубчатый венец, без зубчатого венца
Тип уплотненийс уплотнениями
Типповоротный подшипник
Поворотный подшипник - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации МНЯ-74(8Д) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).

Информация проверена на актуальность: 26.08.26

Сведения о производителе и характеристиках актуальны.
