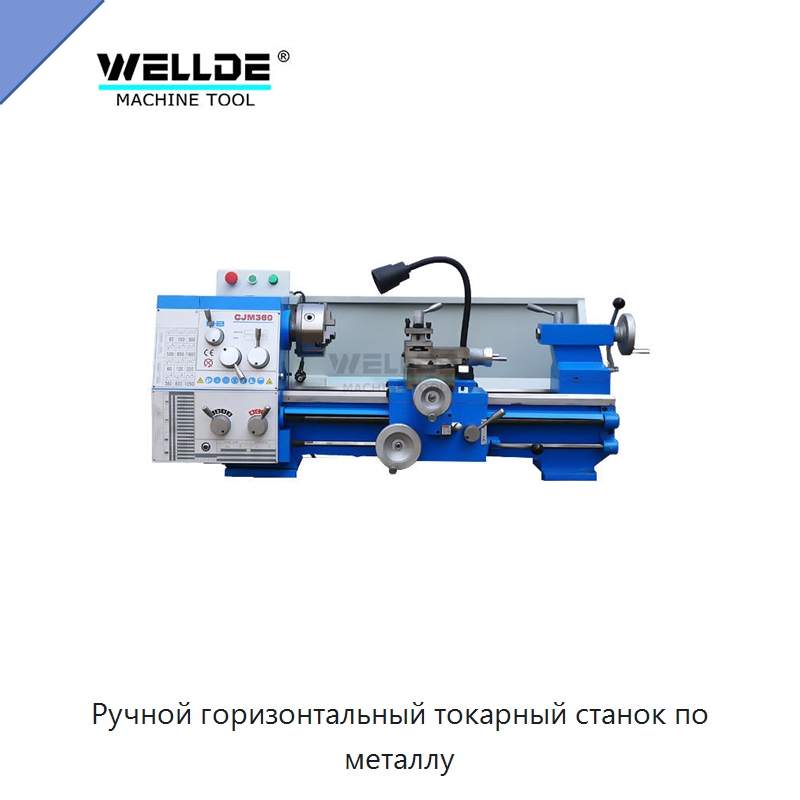

Ручной горизонтальный токарный станок по металлу

Ручной горизонтальный токарный станок по металлу рассчитан на обработку заготовок длиной до 750 мм. Максимальный диаметр обработки над станиной составляет 360 мм, а над средними салазками — 200 мм. Сквозное отверстие шпинделя имеет диаметр 38 мм и 40,5 мм. Поперечный ход резцедержателя достигает 180 мм, продольный ход малого резцедержателя — 100 мм. Станок поддерживает 22 типа метрической резьбы с шагом 0,20–7 мм, 45 типов дюймовой резьбы с шагом 10,16–0,5292 мм и 21 тип модульной резьбы с шагом 0,20–3,5 мм. Обрабатывается 31 тип резьбы с диаметральным шагом в диапазоне 0,2117–3,175 мм. Продольная подача резцедержателя за оборот шпинделя составляет 0,10–1,40 мм/об, поперечная — 0,045–0,60 мм/об. Максимальный ход пиноли задней бабки — 80 мм. Шпиндель имеет 12 ступеней частоты вращения и диапазон 60–1600 об/мин. Габариты станка — 1550 × 685 × 530 мм; масса нетто — 430 кг, брутто — 490 кг.

Наименование производителя

WELLDE Manual Metal Lathe Machine CJM360 Horizontal Horizontal Tool
