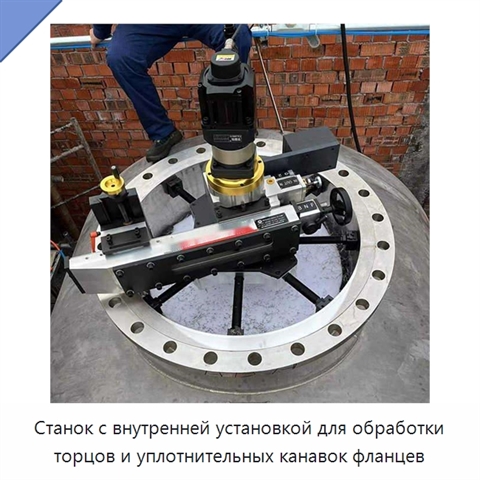

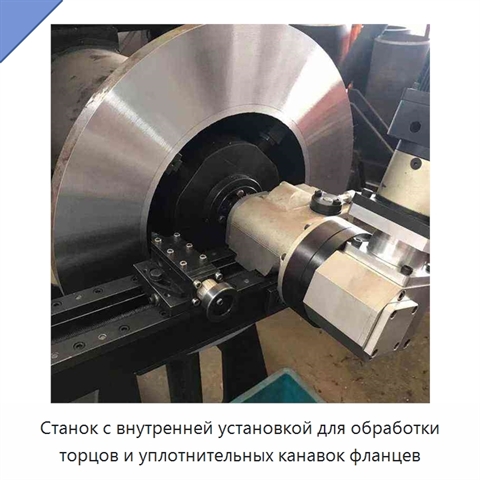

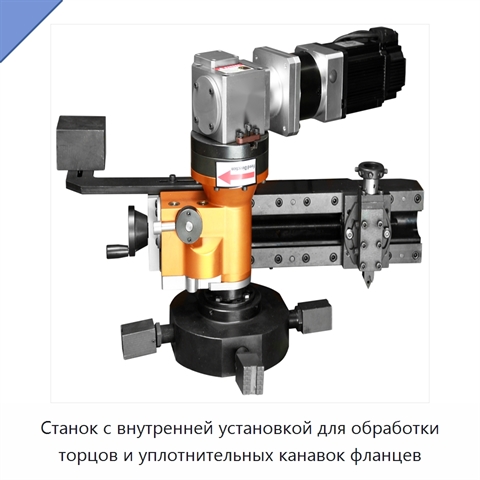

Станок с внутренней установкой для обработки торцов и уплотнительных канавок фланцев

Станок с внутренней установкой предназначен для обработки фланцев. Внутренний способ зажима фиксирует оборудование в средней части трубы или фланца и обеспечивает небольшой рабочий радиус. Обрабатываются внутреннее отверстие, наружная окружность, торцевая поверхность фланца и различные уплотнительные поверхности; выполняется обработка уплотнительных канавок, спиральных и концентрических уплотнительных линий. Шаг зубьев регулируется, доступны крупные и мелкие зубья. Подача инструмента выполняется вручную или автоматически, направление работы не ограничено. Компактная модульная конструкция и небольшой вес облегчают переноску и эксплуатацию. В конструкции используются линейная и шарико-винтовая технологии. Предусмотрены пять сочетаний диапазонов обработки и установки: 50–610 и 50–508 мм, 160–1000 и 158–820 мм, 500–1650 и 500–1500 мм, 690–2200 и 690–2000 мм, 1150–3000 и 1120–2800 мм. Ход подачи инструмента составляет 50 мм для первого исполнения и 102 мм для остальных. Угол поворота держателя инструмента равен ±30° для первых трёх исполнений и ±360° для двух последних. Скорость вращения для этих исполнений составляет соответственно 0–42, 0–33, 0–22, 0–20 и 3–12 об/мин. Станок используют для ремонта уплотнительных поверхностей и обработки поверхностей фланцев из чугуна, легированной конструкционной стали и нержавеющей стали.
