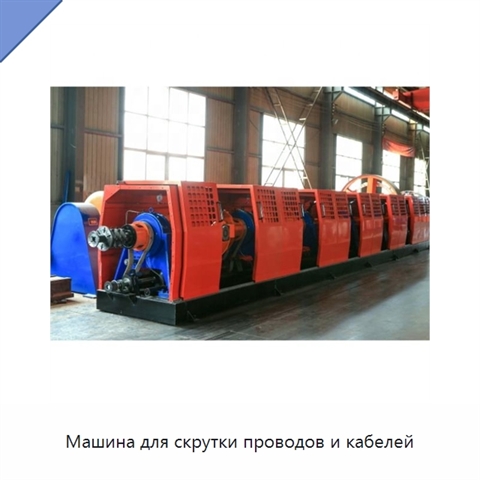

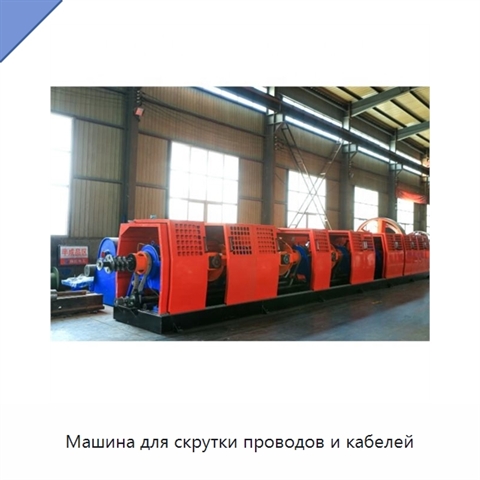

Машина для скрутки проводов и кабелей

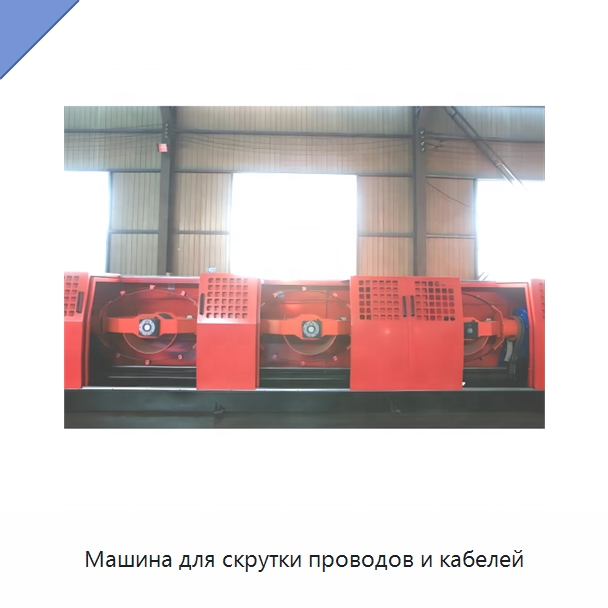

Конструкция машины включает быстро вращающийся скручивающий бугель, оба конца которого соединены с поворотным рычагом. Такое соединение обеспечивает естественное формирование скрутки при вращении бугеля. Для одной медной проволоки предусмотрены диаметры 1,8–5 мм, 2–5 мм и 2,5–5 мм; для алюминиевой проволоки — 2,0–5 мм, 2,5–5 мм и 3,0–5 мм; для оцинкованной стальной проволоки — 1,0–4,0 мм, 1,2–4,0 мм и 1,5–4,0 мм. Максимальный наружный диаметр скрученного проводника составляет 35–55 мм. Клеть скрутки на шесть шпуль имеет шаг скрутки 31,1–235,0 мм и максимальную скорость вращения 1000, 800 или 700 об/мин. В тяговом устройстве применяются колёса диаметром 1200 или 1400 мм, а максимальное тяговое усилие составляет 10 или 12 т. Мощность двигателя равна 37, 45 или 55 кВт. Размеры шпуль составляют 630×475×127, 710×530×127 или 800×600×127; такие же варианты предусмотрены для центральной отдающей шпули. Размеры приёмной шпули равны 1250×950×80 или 1600×1180×80. Максимальная линейная скорость протяжки составляет 235, 200 или 170 м/мин, центральная высота — 1000 мм.
