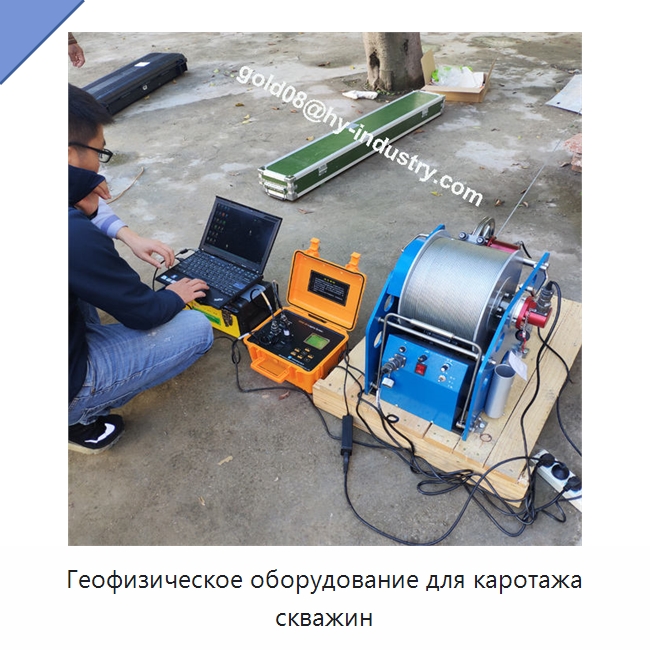

Геофизическое оборудование для каротажа скважин

Оборудование выполнено в виде цифровой системы для полевых работ с различными скважинными зондами. Наземный прибор управляет несколькими типами каротажных зондов, поддерживает глубокие измерения и электропитание. Встроенная цифровая система управления каротажем имеет стандартизированную модульную конструкцию. В состав входят блок регистрации и сбора данных, зонд естественной гамма-активности и электрического сопротивления, каротажная лебёдка, кабель для соединения системы с зондом, шкив устья скважины и энкодер для измерения глубины. Ноутбук для обработки данных и принтер для печати результатов поставляются опционально. Сигналы от подземного зонда преобразуются в цифровой код и передаются на поверхность; предусмотрены двусторонняя связь и коррекция кодовых ошибок. Передача цифровых измерений повышает устойчивость к помехам. Передискретизация увеличивается при снижении скорости каротажа, поддерживая цифровую фильтрацию и пространственное разрешение. Зонд имеет диаметр около 40 или 50 мм и длину 1000–1500 мм, изготовлен из нержавеющей стали. Он выдерживает давление воды 20–40 МПа и температуру 70–90 °C; для специального заказа предусмотрена стойкость к давлению 60 МПа и температуре 120 °C. Электропитание системы составляет 220 В при частоте 50 Гц. Диапазон измерения глубины — 0–9999,99 м, разрешение по глубине — 0,28 м, диапазон измерения скорости — 0–9999 м/ч. Для измерения глубины используется оптический сигнал с 3600 импульсами на метр. Уровень обнаружения подземного сигнала составляет от ±0,5 до ±12 В. Доступны масштабы графика 1:10, 1:50 и 1:100. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Наши инженеры уже включили техническую и эстетическую редактуру описания в рабочий план. Мы в ближайшее время уточним терминологию и характеристики, перепроверим технические детали и доработаем текст так, чтобы описание ЯЖЮ-54(1Д) закрывало большинство вопросов, а назначение, возможности и задачи оборудования стали понятны каждому. Не хотите ждать? Задайте вопрос прямо сейчас.
