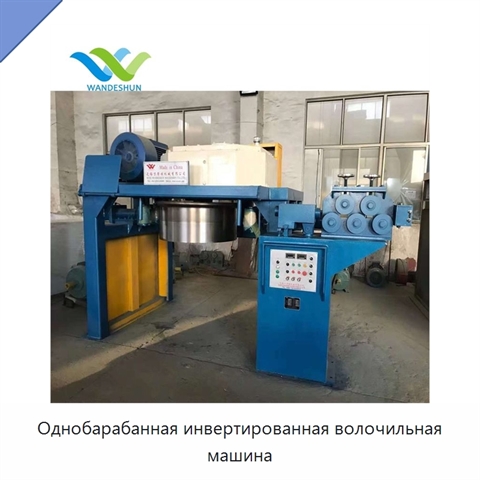

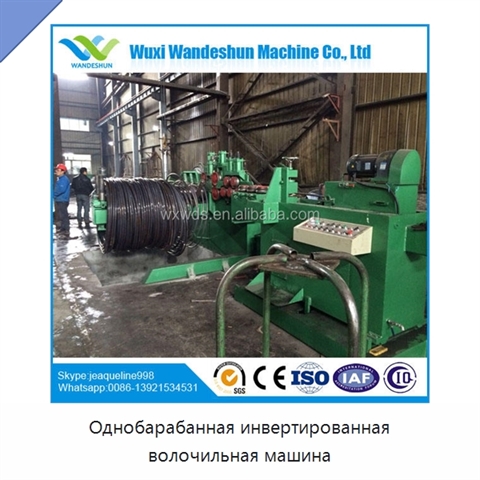

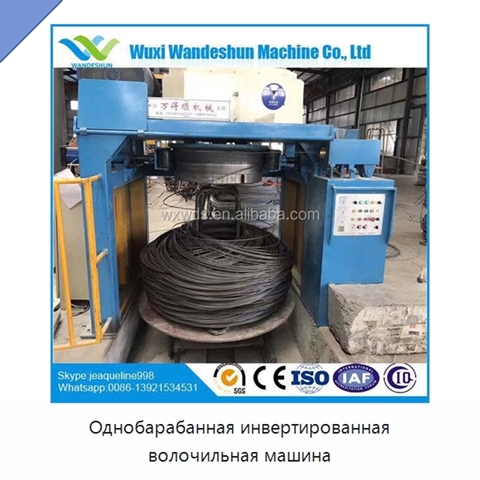

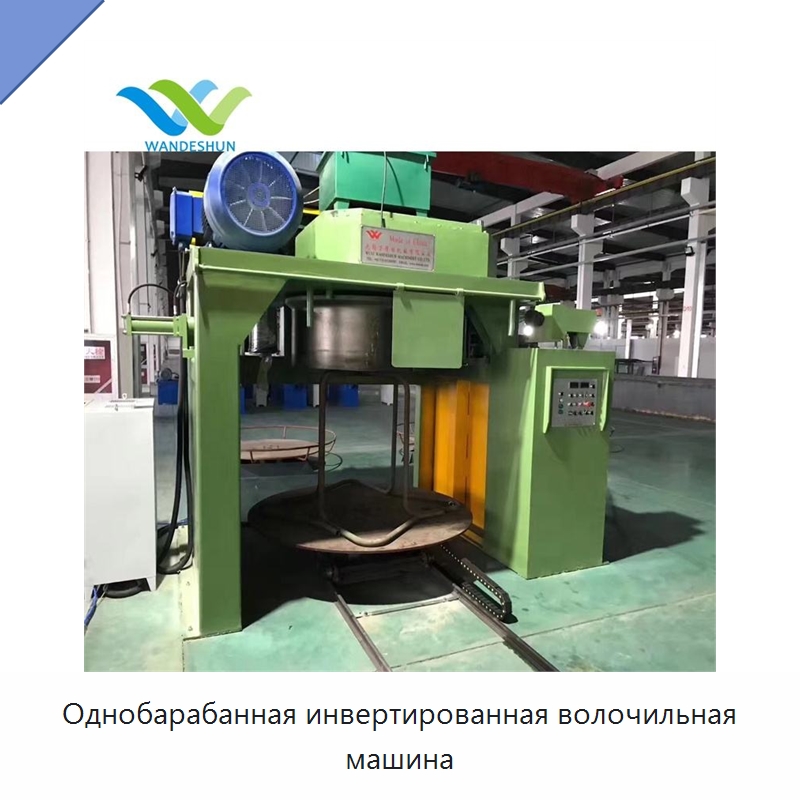

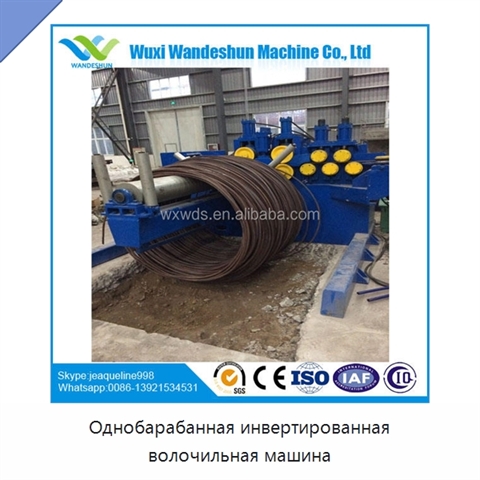

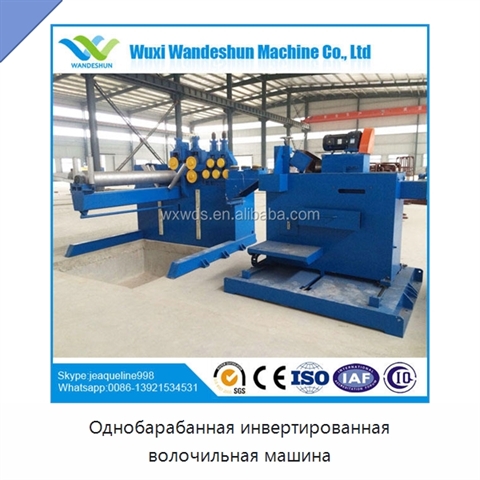

Однобарабанная инвертированная волочильная машина

Волочильная машина предназначена для непрерывного производственного процесса с тяжелым загрузочным коробом. Скорость регулируется плавно и бесступенчато частотным управлением; используется трехфазный переменный ток. Машина имеет автоматический режим работы. Максимальный диаметр входа составляет 40 мм, минимальный диаметр выхода — 1 мм. Диаметр барабана равен 1200 мм, а диапазон диаметров барабана составляет 600–1400 мм. Барабан выполнен из литой стали марки 45, его поверхность шлифуется, а внутренняя полость используется для циркуляционного водяного охлаждения. Станина сварена из стальных профилей и листа и собрана на четырех стойках; габариты машины — 2500×2500×2030 мм. Коробка волоки включает резьбовой ролик колодезного типа, емкость для смазки и коробку для волоки. Ее положение можно регулировать, а настройка волоки выполняется шаровым клапаном. Сборная воронка служит для удаления остатков масляного кокса; в коробке также предусмотрены автоматическое перемешивание смазки и циркуляционное водяное охлаждение. Автоматический привод оснащен редуктором с твердой поверхностью зубьев и вертикально направленным вниз выходным валом. Редуктор имеет литую конструкцию, шестерни из стали или материала того же класса, точность не ниже 7-го класса и герметичное исполнение без утечки масла. Масляный насос подает смазку к шестерням через форсунку, а масло охлаждается в циркуляционном контуре; сверху расположен сапун, снизу — указатель уровня масла и сливное отверстие. В рабочей зоне установлен пневматический защитный кожух высотой с барабаном, а резиновая полоса выполняет буферную функцию. Коническая форма ролика соответствует форме барабана и поддерживает натяжение проволоки. Счетчик длины использует бесконтактный датчик приближения. Сенсорный экран отображает и задает длину, после достижения заданного значения машина автоматически останавливается. Панель управления содержит кнопки аварийной остановки, запуска, остановки, натяжения и ослабления ролика, а также ввода и вывода тележки. ^*

*) Описание оборудования дано в том виде, в котором его подготовил иностранный производитель. Техническая и эстетическая доработка текста уже в планах инженеров отдела 91Т. Скоро мы уточним терминологию и технические характеристики, проверим нюансы и доработаем текст так, чтобы описание ХГЮ-29(9В) было исчерпывающим, а назначение и возможности оборудования — понятными и доступными. Если ждать не хочется — напишите нам вопрос прямо сейчас.

Наименование производителя

Wuxi Thick and Big Diameter/single Drum/IVD Type of Wire Drawing Machine Indian Market, DL800 Metal Steel/Brass Copper Wire/Pipe/copper Tube Inverted Drawing Machine
