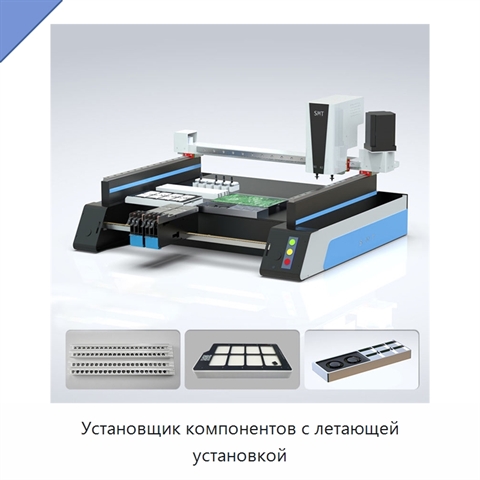

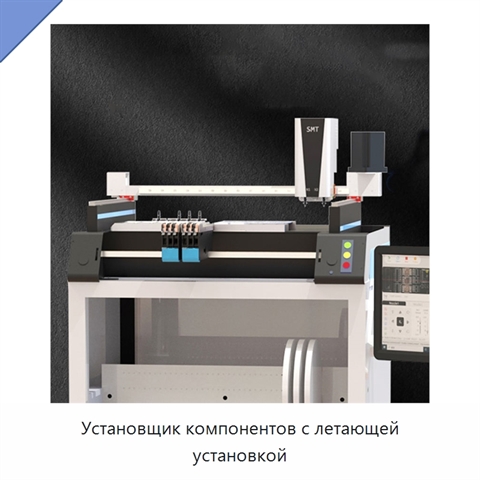

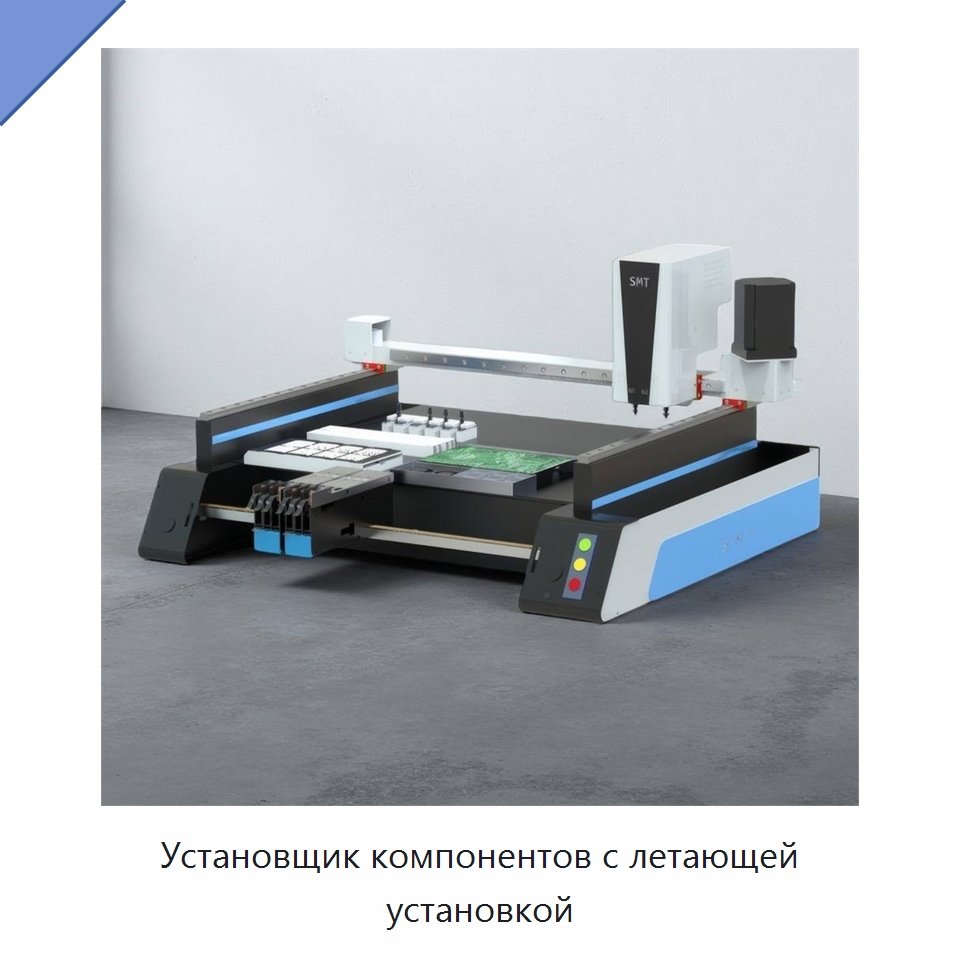

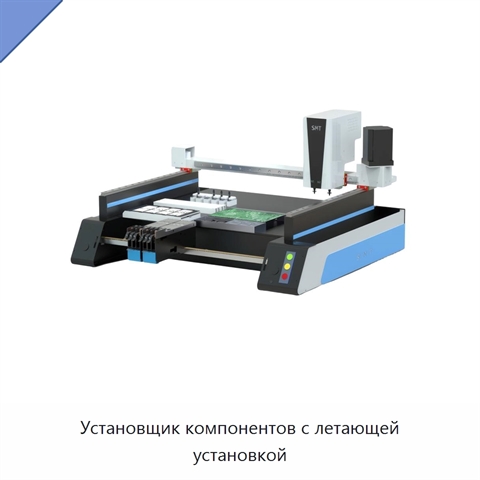

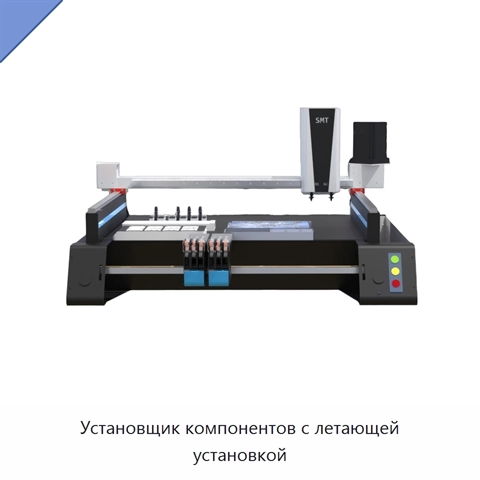

Установщик компонентов с летающей установкой

Name: Установщик компонентов с летающей установкой
SKU: 316-095

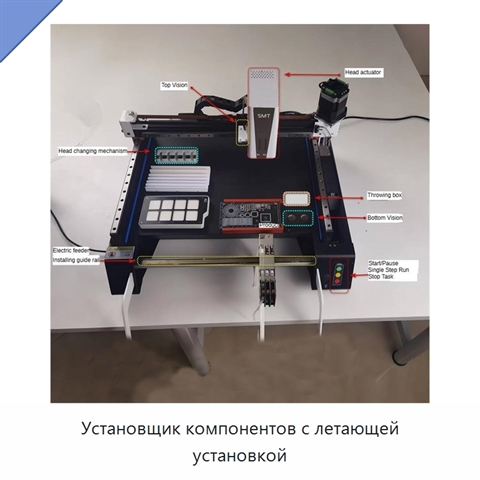

Установщик компонентов выполняет установку со скоростью 3000 компонентов в час. Рабочая область для микросхем имеет размер 15 × 15 мм, а максимальный размер монтажа составляет 200 × 300 мм. Точность позиционирования равна ±0,05 мм. Оборудование совместимо с компонентами типоразмеров 0402, 0603, 0805 и 1206, а также с элементами аналогичного размера. Доступны визуальная подача россыпных компонентов, подача через фидер, ручная подача и подача из лотка. Автоматическая смена сопла использует 6-битную библиотеку; предусмотрено 2 сопла. Высота установки регулируется в диапазоне 0–7 мм, угол установки составляет от 0° до 360°. Визуальный контроль обнаруживает просыпание. Предусмотрено 36 позиций фидеров для ленты шириной 8 мм. Рабочее напряжение составляет 220 В/110 В. Встроенный сварной корпус из листового металла обеспечивает жёсткость конструкции. Габариты машины составляют 500 × 550 × 380 мм, масса брутто — 28 кг, размеры внешней упаковки — 650 × 550 × 400 мм. Поставка осуществляется в сборе.

Наименование производителя

X1 PRO Flying Vision Pick-and-Place Machine: Ultimate PCB Prototyping Solution for 0402 to SOP16 Component Assembly at 3000CPH

Задать вопрос Искать на Baidu

Какую задачу решает установщик компонентов

Установщик компонентов применяется для опытно-конструкторской отработки, мелкосерийного производства, обучения и учебно-тренировочных задач.

Установка компонентов

Характеристики ЮСБ-12(7П)

Модель (по базе 91Т)ЮСБ-12(7П)

Тип установкифидер

Установщик компонентов - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЮСБ-12(7П) под условия применения (руками первого изготовителя или собственного производства в России).

Дата актуализации информации: 02.10.26

Производитель и параметры оборудования проверены.
