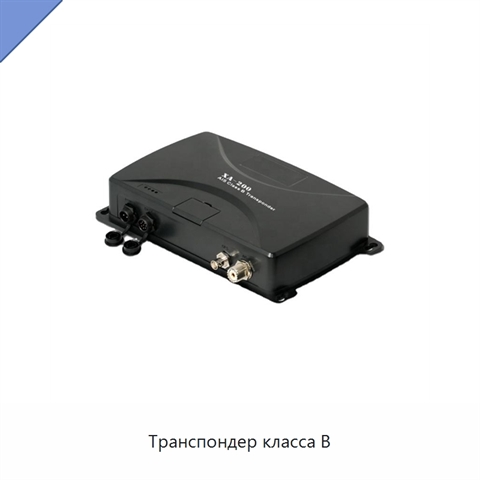

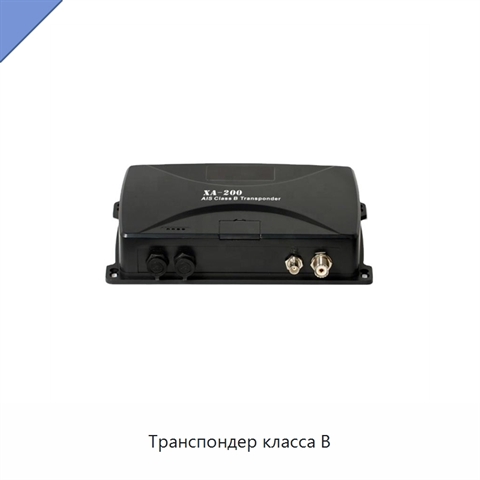

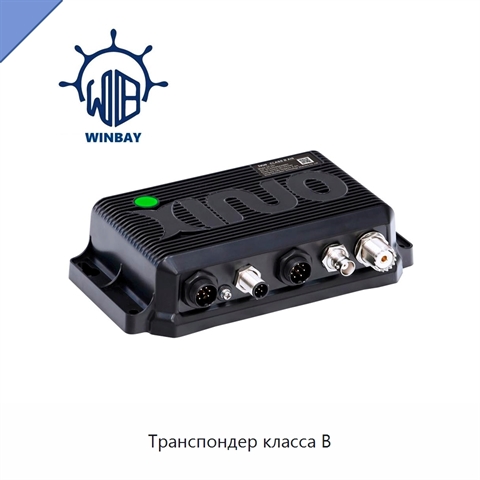

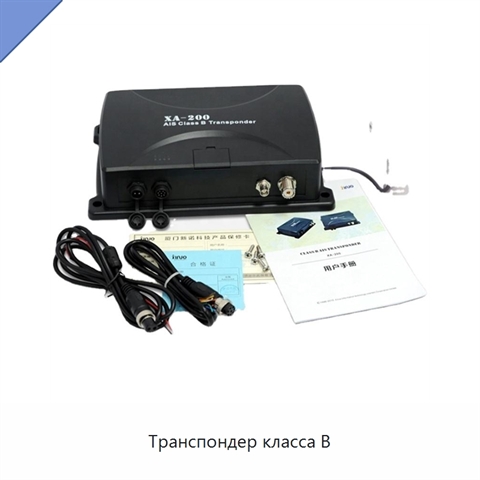

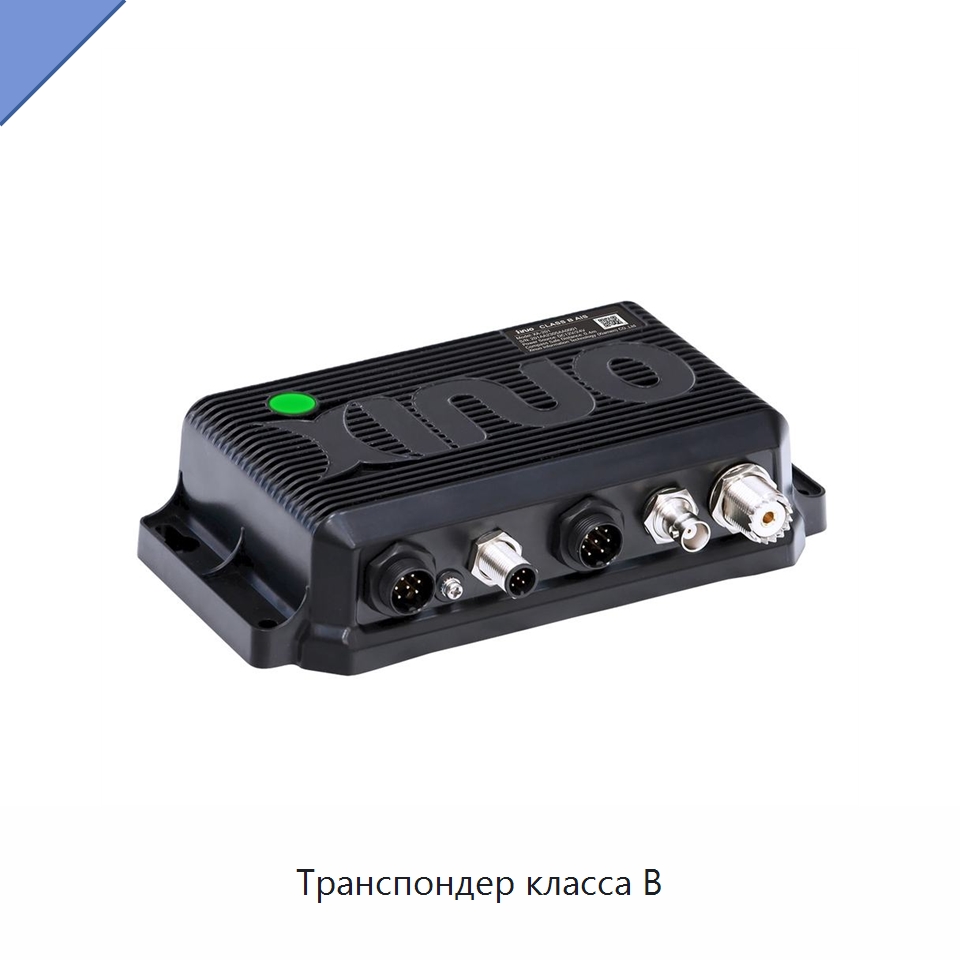

Транспондер класса B

Транспондер выполнен в корпусе с плавающей схемой заземления питания. Для антенн предусмотрены разъёмы, интерфейс данных имеет четыре порта: три выходных и один входной, а отдельный разъём предназначен для внешнего питания. Предусмотрен внешний сигнал тревоги. Радиотракт работает в диапазоне 156,025–162,025 МГц при полосе 25 кГц; используются гауссова манипуляция с минимальным сдвигом и частотная модуляция, скорость передачи данных составляет 9600 бит/с. Устройство содержит один передатчик и два приёмника; частоты приёма составляют 161,975 и 162,025 МГц, выходная мощность передатчика — 2 или 5 Вт. Применяется протокол множественного доступа с контролем несущей и временным разделением каналов, чувствительность приёмника не хуже −112 дБм при коэффициенте ошибок 20 %. Навигационный приёмник имеет 72 канала и работает на частотах 1575,42 и 1561,098 МГц. Точность определения местоположения составляет 2,5 м, а для отдельных навигационных сигналов — 5 м при открытом небе; точность определения скорости — 0,1 м/с при скорости 10 м/с. Холодный запуск занимает менее 30 секунд, горячий — менее 1 секунды. Рабочая температура составляет от −15 до +55 °C. Корпус соответствует степеням защиты IP65 и IP67.

Наименование производителя

XINUO XA-201 NMEA 0183 Nautical Ship Boat AIS Transponder Transceiver Class B Automatic Identification System
