Артикул: 230-274 Модель: ВАГ-97(4Г) Секция: Дополнительная

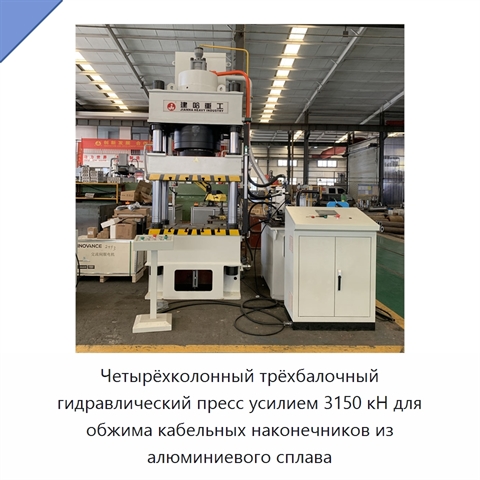

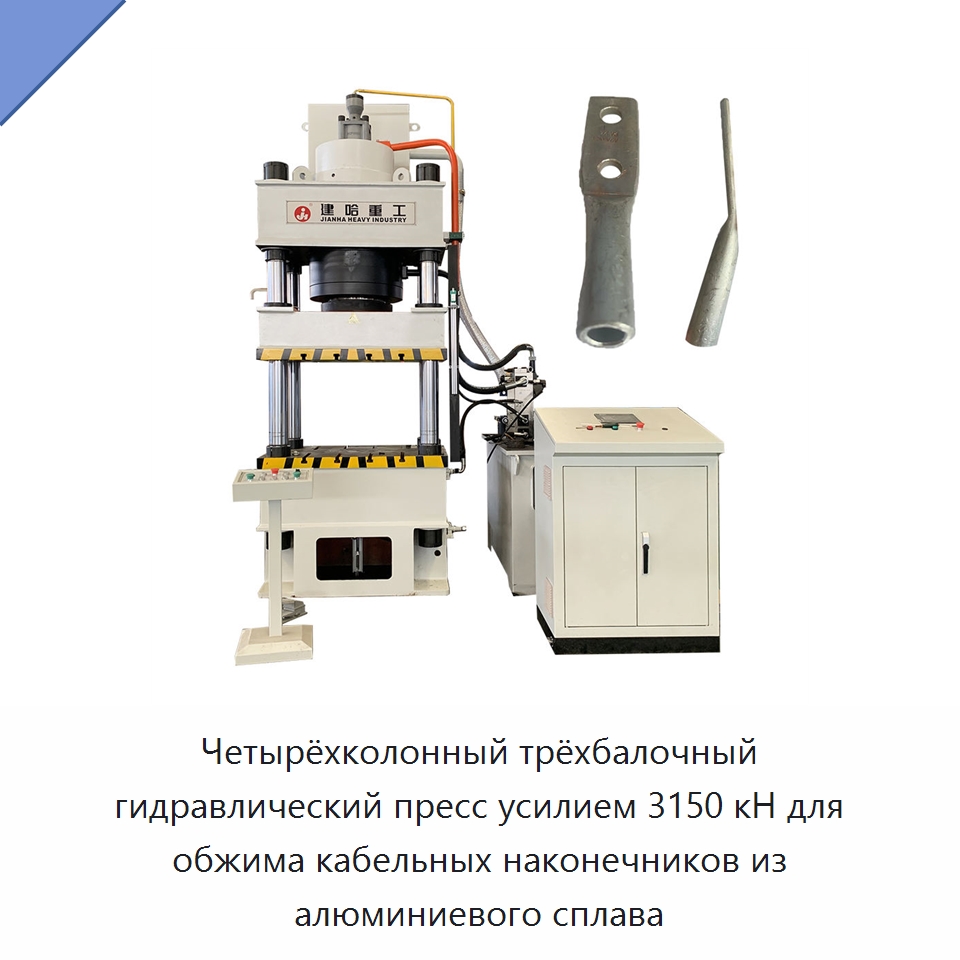

Четырёхколонный трёхбалочный гидравлический пресс усилием 3150 кН для обжима кабельных наконечников из алюминиевого сплава

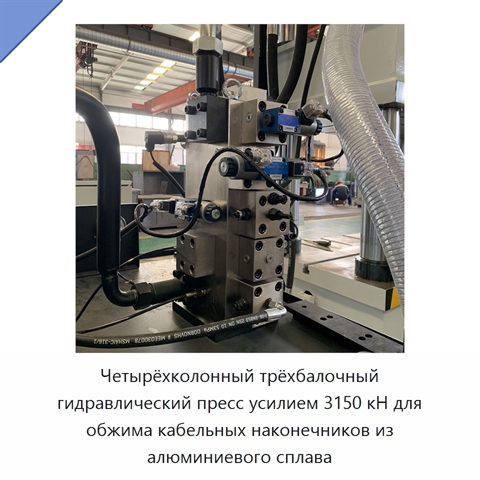

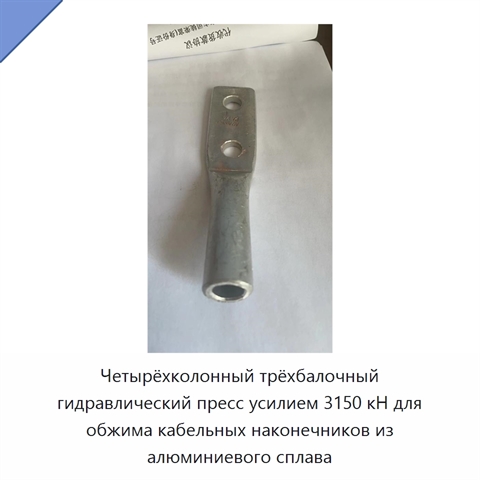

Пресс выполняет обжим и формование кабельных соединительных наконечников из алюминиевого сплава с плотным соединением заготовки и проводника. Номинальное усилие составляет 3150 кН, давление гидросистемы — 25 МПа. Равномерное приложение нагрузки снижает риск растрескивания и деформации детали; после обработки наконечники имеют единообразные размеры, обжимные поверхности плотно прилегают друг к другу, а потери проводимости остаются низкими. Несущая система построена по схеме с тремя балками и четырьмя колоннами. Сварная станина изготовлена из высокопрочной листовой стали и подвергнута старению для снятия внутренних напряжений, что повышает её жёсткость и сопротивление деформации. Прецизионные направляющие втулки в сочетании с направляющими обеспечивают точность перемещения ползуна не более 0,02 мм. Электромагнитный распределительный клапан изменяет направление потока гидравлического масла при включении и отключении электромагнита, переключая движения гидравлического исполнительного механизма. В нижней части клапана размещено трубопроводное присоединение к масляному контуру. Встроенный поршневой насос имеет компактную жёсткую конструкцию; сочетание направляющих стержней с линейными подшипниками повышает устойчивость штока к значительным скручивающим нагрузкам. В соединении типа «шип-паз» основную нагрузку воспринимает механическая часть, а сварка служит усилением.
Наименование производителяY32-315 Hydraulic Crimping Tool Special for Aluminum Alloy Wire Nose, CE Certified 315T Hydraulic Press Machine for Aluminum Cable Lugs Making Jianha Heavy Industry High Precision Forging Equipment
Задать вопрос Искать на Baidu

Какую задачу решает гидравлический пресс для кабельных наконечников

Гидравлический пресс применяется при серийном изготовлении кабельных соединительных наконечников для систем электропередачи, связи и электропроводки зданий.

Характеристики ВАГ-97(4Г)

Модель (по базе 91Т)ВАГ-97(4Г)
Ключевые преимуществаавтоматический режим, высокая точность
Тип станкачетырёхколонный трёхбалочный гидравлический пресс
Тип гидросистемысервосистема
Напряжение220 В, 380 В, 110 В, исполнение по заказу, 415 В
Гидравлический пресс для кабельных наконечников - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ВАГ-97(4Г) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Дата последней проверки актуальности информации: 24.08.26

Производитель и технические характеристики подтверждены.
