Артикул: 208-027 Модель: ЯБИ-55(4Б) Секция: Дополнительная

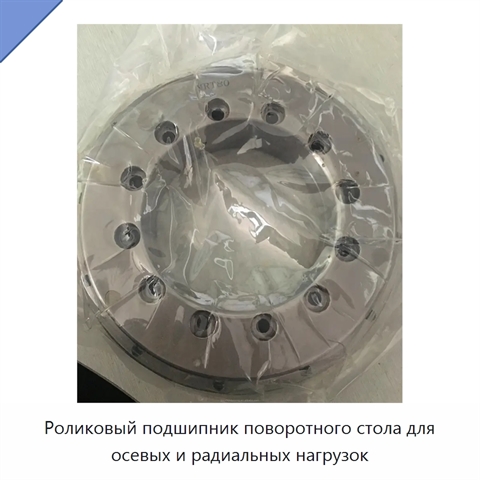

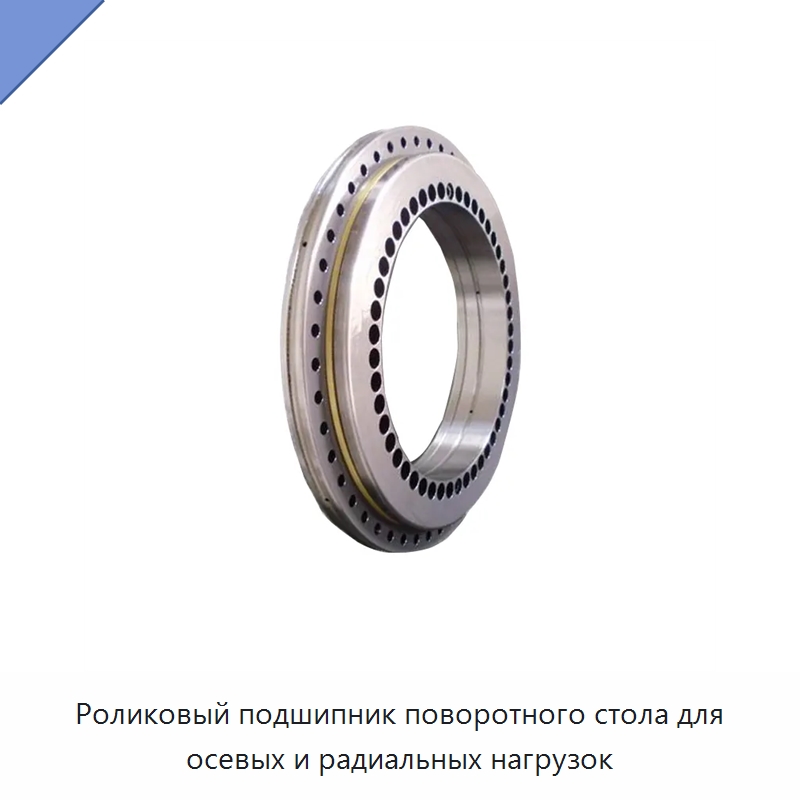

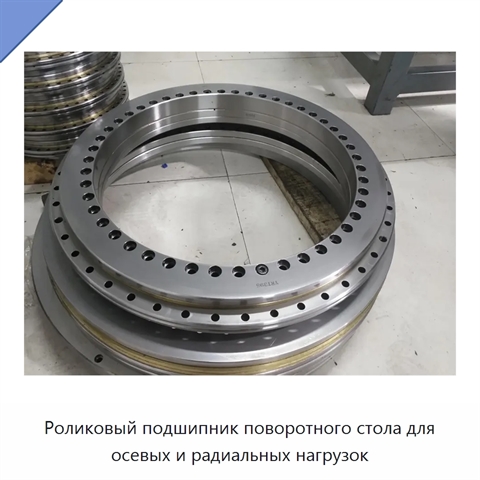

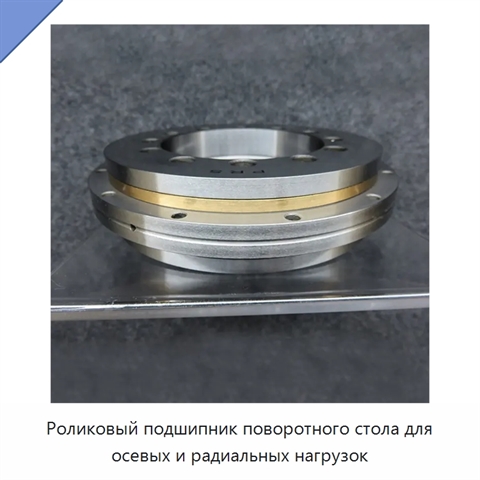

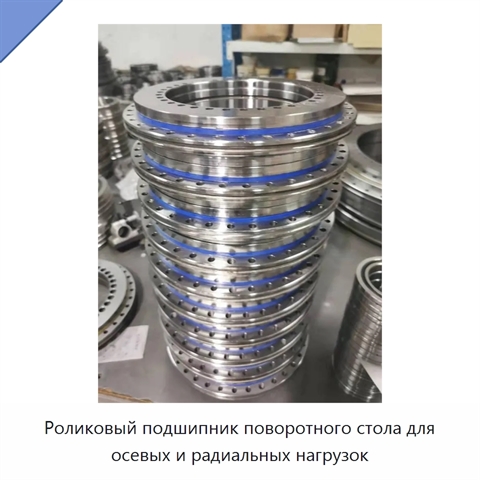

Роликовый подшипник поворотного стола для осевых и радиальных нагрузок

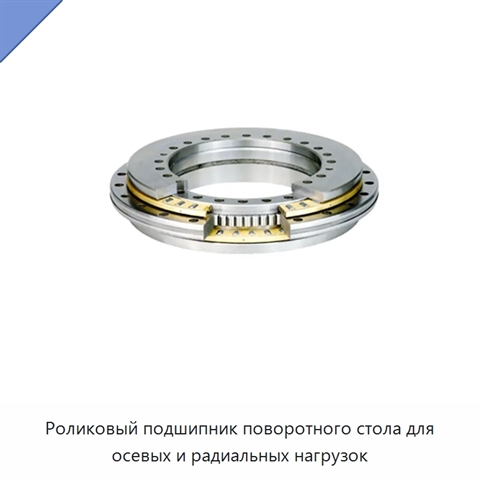

Роликовый подшипник поворотного стола выполнен с двумя осевыми составляющими и одной радиальной. Осевой узел включает две сепараторные сборки с цилиндрическими роликами, наружное кольцо, внутреннее кольцо Г-образного сечения и второе кольцо, а радиальный узел — одну сепараторную сборку с цилиндрическими роликами. После монтажа в осевом и радиальном узлах создаётся предварительный натяг. В наружном, Г-образном внутреннем и втором кольцах выполнены крепёжные отверстия. Для безопасности при транспортировании и погрузочно-разгрузочных операциях узел фиксируется стопорными винтами. По габаритам, форме и общей конструкции подшипник совпадает с базовым исполнением, но отличается внутренним устройством, обеспечивающим повышенную предельную частоту вращения и пониженное трение. Пять сочетаний внутреннего диаметра, наружного диаметра и высоты равны 200 × 300 × 45, 260 × 385 × 55, 325 × 460 × 60, 395 × 525 × 65 и 460 × 600 × 70 мм. Для них в той же последовательности пары значений динамической и статической осевой грузоподъёмности составляют 105/635, 131/840, 191/1260, 214/1540 и 221/1690 кН; динамической и статической радиальной грузоподъёмности — 78/202, 85/275, 109/300, 121/390 и 168/570 кН; момент трения — 14, 34, 34, 34 и 34 Н·м; масса — 9,7, 18,3, 25, 33 и 45 кг.
Наименование производителяYRTS460 Hydrostatic Bearing Rotary Table Axial and Radial Load China YRT Rotary Bearings
Задать вопрос Искать на Baidu

Какую задачу решает роликовый подшипник поворотного стола

Роликовый подшипник поворотного стола применяется для валов, приводимых двигателем прямого привода, в частности в конструкции поворотных столов с ЧПУ.
Кантование грузов

Характеристики ЯБИ-55(4Б)

Модель (по базе 91Т)ЯБИ-55(4Б)
Особенностиперекрёстные ролики
Варианты зубчатого венцабез зубчатого венца
Тип уплотненийбез уплотнений
Типопорно-поворотный подшипник
Роликовый подшипник поворотного стола - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЯБИ-55(4Б) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата последней проверки актуальности данных: 26.08.26

Данные о производителе и характеристиках проверены.
