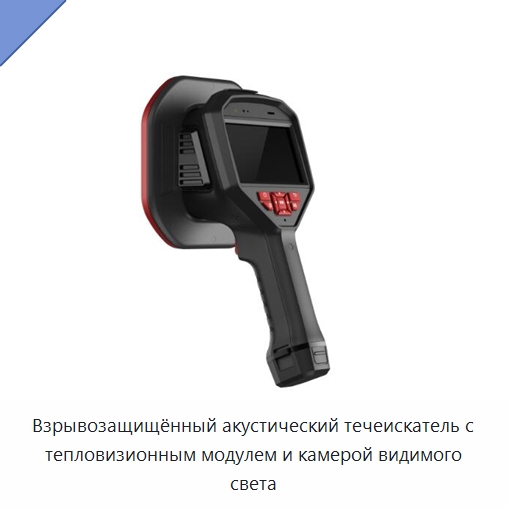

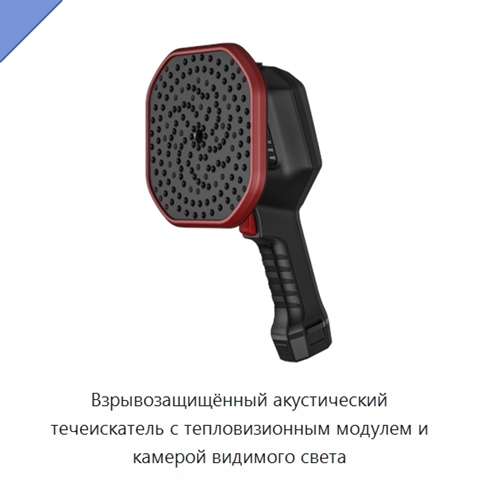

Взрывозащищённый акустический течеискатель с тепловизионным модулем и камерой видимого света

Ручной прибор формирует акустическое изображение по данным 136-контактной цифровой решётки кремниевых микрофонов. Технология формирования луча определяет распределение источников звука; полученные данные совмещаются с видеопотоком камеры и в реальном времени выводятся на ёмкостный сенсорный ЖК-дисплей с диагональю 109,22 мм и разрешением 800 × 480. Акустический тракт работает в полосе 0–96 кГц на дистанции 0,3–100 м, а диапазон отображения интенсивности звука охватывает значения ниже −15 дБ и выше 120 дБ с выводом максимума и показателя в центральной точке. Минимальная обнаруживаемая утечка равна 0,13 мл/с на расстоянии 0,5 м при 0,6 МПа и 0,21 мл/с на расстоянии 1 м при 0,5 МПа. Частота формирования акустического изображения — 25 кадров/с. Камера видимого света имеет поле зрения 51,8° по горизонтали и 36,4° по вертикали, фиксированную фокусировку и максимальный размер изображения 2688 × 1944. Тепловизионный модуль для мобильного телефона оснащён неохлаждаемым детектором на оксиде ванадия с разрешением 384 × 288 и диапазоном спектрального отклика 7,5–14 мкм. Эквивалентная шуму разность температур не превышает 35 мК при 25 °C. Объектив модуля с фокусным расстоянием 10 мм фокусируется вручную от 0,3 м; поле зрения составляет 26° × 19°, размер пикселя — 12 мкм, частота кадров настраивается на 25 или 50 Гц. Температура измеряется в диапазоне от −20 до 650 °C с точностью ±2 °C или ±2 %. Мобильное приложение позволяет задавать три точки и три рамки измерения, делать фотографии, записывать видео и экспортировать отчёты. Прибор поддерживает текстовые аннотации и голосовые комментарии продолжительностью до 60 с. Объём хранилища составляет 64 ГБ. Время работы перезаряжаемого литий-ионного аккумулятора — 3 ч; аккумулятор допускает замену на месте. Рабочие условия основного прибора: температура от −20 до 50 °C и влажность не более 95 %; устойчивость к падению — 1,2 м. Масса прибора равна 1,2 кг, габариты — 165 × 154,3 × 291,9 мм. Тепловизионный модуль потребляет 550 мВт, весит 45 г и имеет размеры 47,6 × 26 × 26,59 мм; его рабочий диапазон составляет от −10 до 50 °C, а диапазон хранения — от −20 до 60 °C.

Наименование производителя

YSX7 AI-powered Explosion-proof Infrared Visible Light Acoustic Imaging Leak Detector
