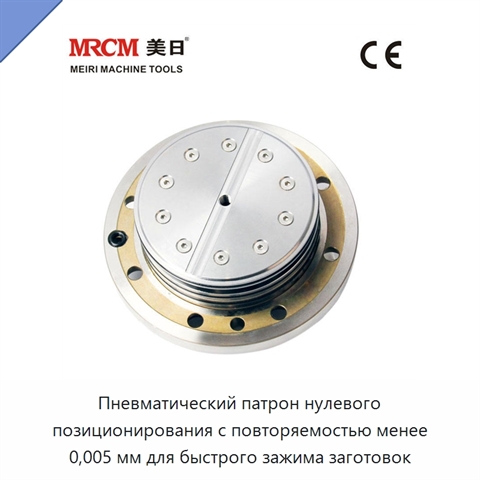

Пневматический патрон нулевого позиционирования с повторяемостью менее 0,005 мм для быстрого зажима заготовок

Пневматический патрон нулевого позиционирования предназначен для быстрого зажима заготовок и сокращения времени смены оснастки. Повторяемость позиционирования составляет менее 0,005 мм. Патрон изготовлен из твёрдой нержавеющей стали; поверхность и поршень подвергнуты упрочняющей обработке. Разблокировка выполняется пневматически, а механическая фиксация создаётся усилием пружины. После перехода в зафиксированное состояние подачу давления можно отключить, поскольку для сохранения зажима постоянное давление не требуется. Минимальное давление разблокировки в зависимости от исполнения составляет 4,5, 5,5 или 6 бар, максимальное — 12 бар. Для разных исполнений предусмотрено зажимное усилие 5, 10 или 17 кН и усилие натяжения 13, 25 или 55 кН. Автоматическое удаление стружки помогает очищать рабочую зону патрона. Встроенное исполнение рассчитано на создание значительного зажимного и натяжного усилия.
