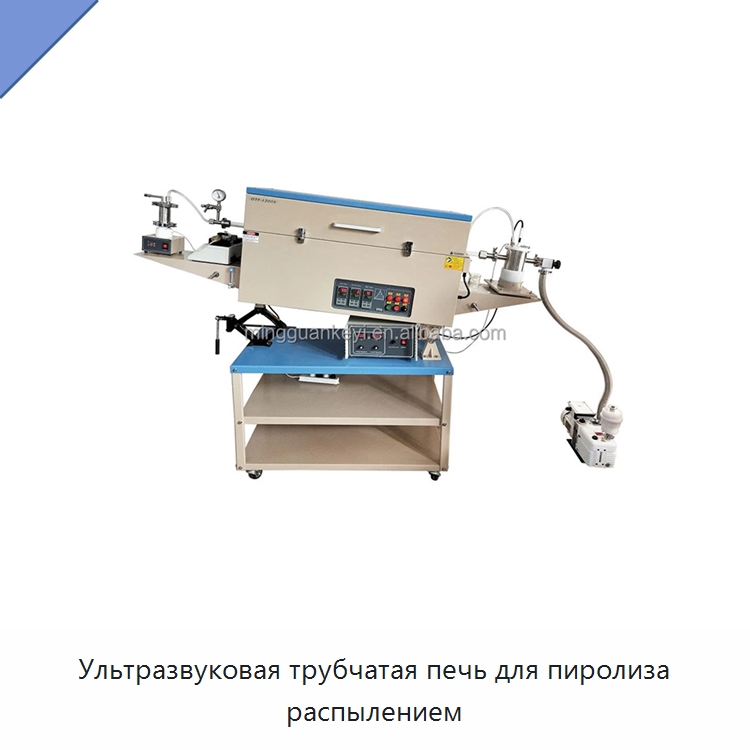

Ультразвуковая трубчатая печь для пиролиза распылением

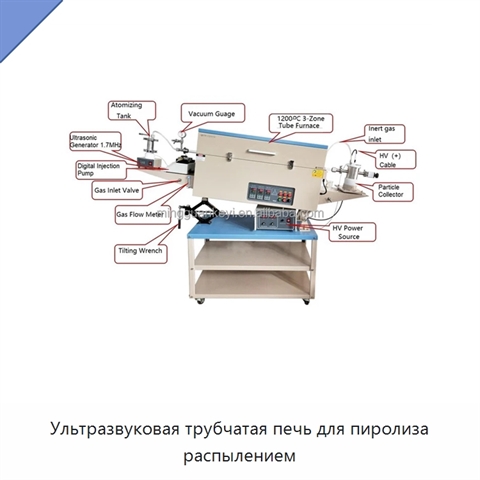

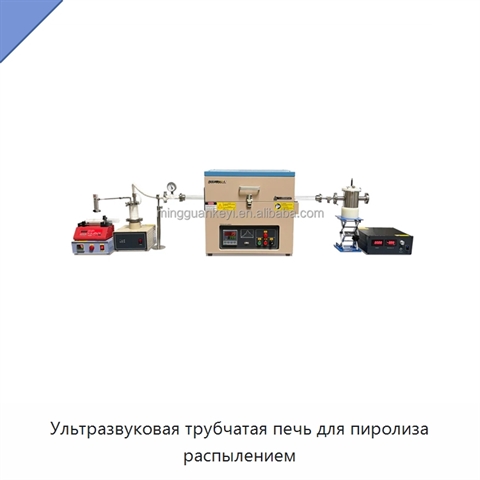

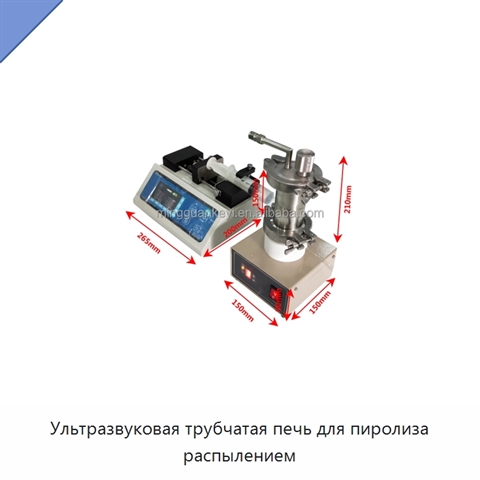

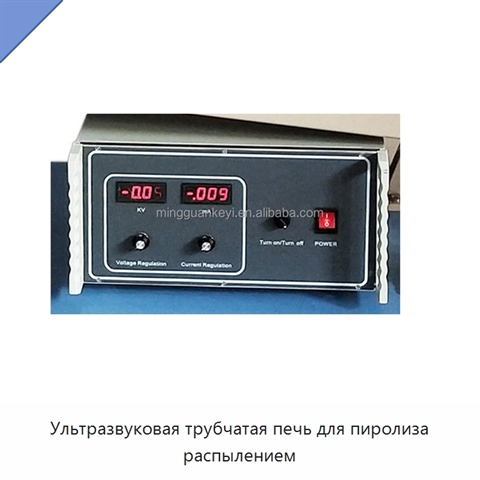

Установка включает ультразвуковой барботер для генерации аэрозоля, трубчатую печь для термического разложения и электростатический осадитель. Барботер с частотой 1,7 МГц испаряет жидкий катализатор без выделения тепла; последовательно подключённый коллектор из нержавеющей стали препятствует поступлению конденсата в рабочую камеру. В трубчатой печи при регулируемых температуре и атмосфере происходят химические и физические превращения. Печь имеет три зоны нагрева по 300 мм, общую длину 900 мм и постоянную температурную зону длиной 600 мм с отклонением ±2 °С при одинаковой настройке зон. Она поддерживает 1100 °С в непрерывном режиме и 1200 °С при работе менее одного часа; максимальная скорость нагрева и охлаждения составляет менее 20 °С/мин, мощность достигает 7 кВт. Нагревательные элементы выполнены из сплава железа, хрома и алюминия, легированного молибденом. Три цифровых контроллера с 30 программируемыми сегментами управляют скоростью нагрева, охлаждения и временем выдержки; предусмотрены сигнализация и защита от перегрева, порт связи и точность регулирования ±1 °С. Рабочая трубка изготовлена из плавленого кварца, имеет внутренний диаметр 20,5 мм, наружный диаметр 25 мм и длину 1400 мм. С левой стороны предусмотрен герметизирующий фланец для соединения с барботером и вакуумным манометром. Контейнер для жидкости изготовлен из нержавеющей стали 316 и снабжён уплотнительным кольцом из фторполимера. Мощность ультразвука регулируется на восьми уровнях; доступны непрерывный и таймерный режимы, для таймерного режима задаётся интервал 30–180 минут. Насос подачи жидкости комплектуется пластиковым шприцем вместимостью 60 мл и работает в диапазоне 0,004–70 мл/мин. Расходомер регулирует подачу газа-носителя. Осадитель вместимостью 700 мл собирает наноразмерные частицы из потока газа-носителя. Источник высокого напряжения потребляет до 30 Вт, а цифровые вольтметр и амперметр контролируют выходные значения до 30 кВ и 1,0 мА. Выходные напряжение и ток задаются регуляторами на передней панели, предусмотрена встроенная защита от электрической дуги. Быстрозажимное соединение связывает осадитель с рабочей трубкой; газовый выход имеет диаметр 12 мм. В верхней и нижней части установлены фторполимерные пластины для изоляции высоковольтных электродов. Крестообразный электродный стержень увеличивает площадь поверхности по сравнению с цилиндрическим, а регулируемые опоры выравнивают коллектор относительно трубки печи. Печь можно наклонять для предотвращения обратного стекания жидкости в распылительный резервуар.

Наименование производителя

1200C 3-Zone Ultrasonic Spray Pyrolysis Furnace for Nano Powder Synthesis & Thin Film Deposition - OTF-1200X-III-PGEP
