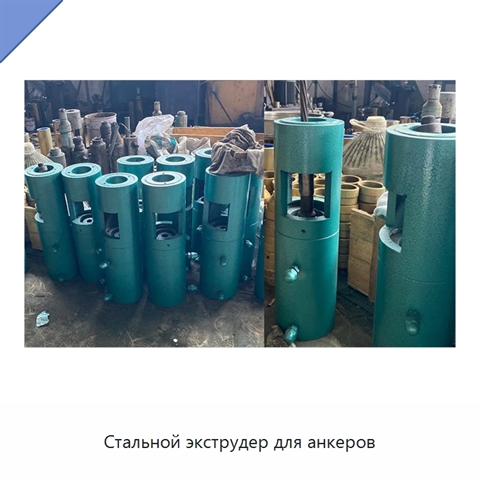

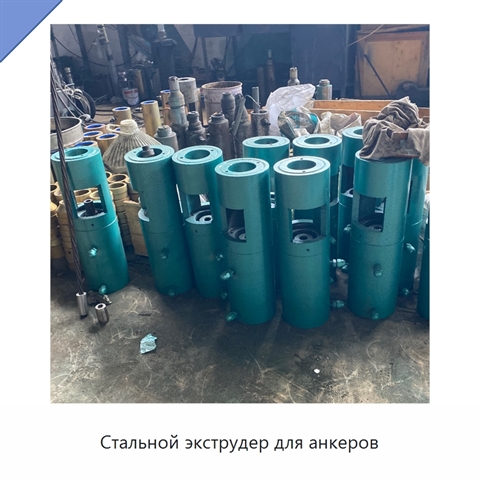

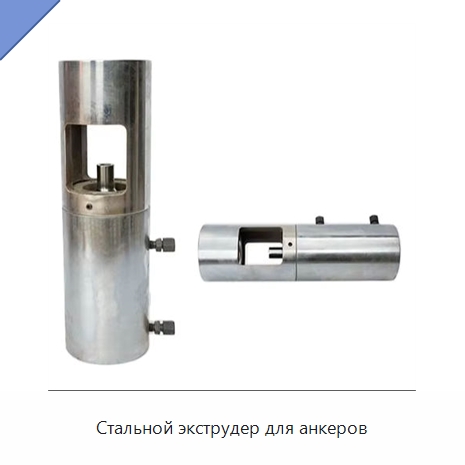

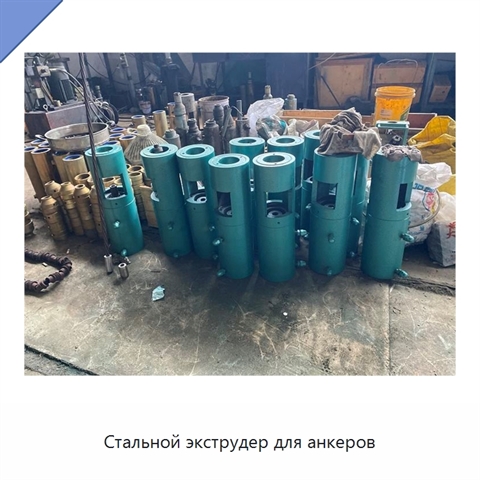

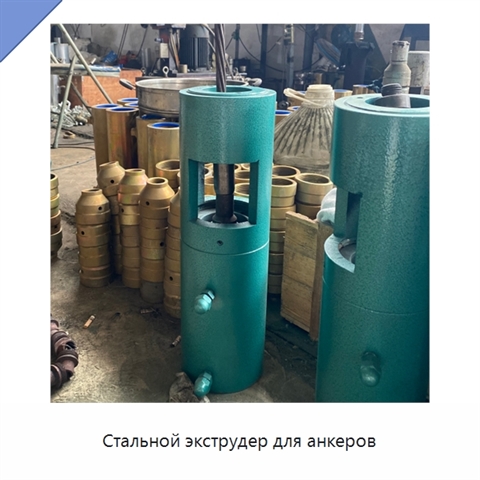

Стальной экструдер для анкеров

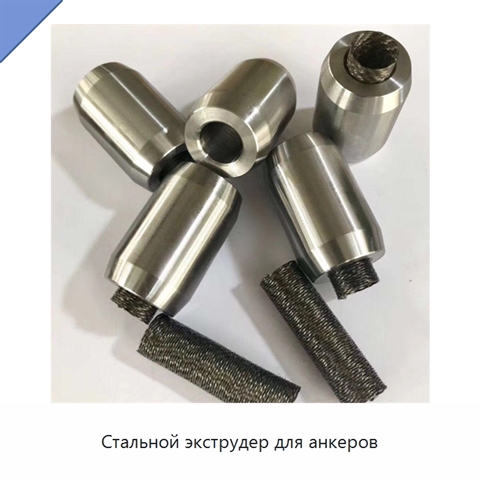

Экструдер для анкеров состоит из домкрата, нажимной головки и экструзионной матрицы. Формируемый анкерный узел включает экструдированную втулку, экструзионную пружину и предварительно напряжённую прядь. При подаче масла в экструзионный цилиндр поршень перемещает нажимную головку и вводит эти элементы в коническое отверстие матрицы. Диаметр малого конца отверстия меньше наружного диаметра втулки, поэтому втулка плотно сжимается на пряди. Внутренняя острая кромка пружины зажимает прядь, а наружная кромка входит во втулку, формируя анкерное соединение. Номинальное толкающее усилие составляет 450 кН, ход поршня — 150 мм, номинальное давление масляного насоса — 52 МПа. Габариты экструдера — ⌀228 × 620 мм, площадь толкающего цилиндра — 8659 мм², масса — 62 кг.
